Vải địa kỹ thuật ART 22 là một mã sản phẩm được tìm kiếm cho các công trình nền đường, bờ kè, thoát nước và kết cấu đất. Khi chọn mã này, không nên chỉ nhìn vào tên hoặc một con số trong mã. Cần xác nhận đúng nhà sản xuất, mục đích sử dụng, chỉ tiêu thiết kế, quy cách cuộn và hồ sơ của lô giao. Bài viết hướng dẫn cách đánh giá ART 22 theo nhu cầu thực tế, chuẩn bị yêu cầu báo giá, kiểm tra chất lượng lúc nhận và kiểm soát mối nối trước khi che phủ.
ART 22 là mã thương mại, không phải toàn bộ thông số
ART 22 là cách gọi theo mã của một dòng vải địa kỹ thuật. Một số danh mục sản phẩm đưa mã này bên cạnh các mã ART khác; người mua nên lấy dữ liệu từ datasheet hiện hành của đúng nhà sản xuất và đối chiếu mã trên cuộn. Mã giúp tìm đúng nhóm sản phẩm nhưng không tự cho biết cấu trúc, dung sai, chiều rộng, phương pháp thử hoặc tính phù hợp với công trình. Những thông tin đó phải được xác nhận riêng.
Đơn hàng nên ghi tên nhà sản xuất, mã ART 22 đầy đủ, kích thước cuộn, số lượng và yêu cầu tài liệu. Tránh để báo giá chỉ ghi “vải 22” hoặc một mô tả không thể phân biệt với sản phẩm khác. Khi nhận hàng, đối chiếu nhãn, phiếu giao, hóa đơn, chứng chỉ và bảng dữ liệu. Nếu có sự khác nhau về tên gọi hoặc số lô, dừng nghiệm thu để làm rõ trước khi vật liệu được sử dụng.
Trong một hạng mục, vải có thể được dùng làm lớp phân cách, lọc, thoát nước, bảo vệ hoặc gia cường. Mỗi nhiệm vụ đặt ra yêu cầu khác nhau. Cùng một mã không nhất thiết phù hợp cho mọi chức năng, đặc biệt khi điều kiện đất, nước và tải trọng thay đổi. Vì vậy cần đọc bản vẽ và xác định nhiệm vụ lớp vải trước khi so sánh sản phẩm.
Những điều kiện công trình cần khảo sát
Với nền đường, khảo sát loại đất, độ ẩm, mức độ mềm yếu, tải trọng xe thi công, cấu tạo cấp phối và vị trí thoát nước. Với cống, rãnh hoặc cửa xả, xem dòng chảy, hướng đất bị cuốn, vật liệu lọc, vị trí giao với bê tông và khả năng xói. Với mái dốc, kiểm tra độ dốc, nền, neo đỉnh và chân mái, cùng lớp phủ như đá hoặc rọ. Các dữ liệu này giúp người thiết kế xác định cần kiểm soát chỉ tiêu nào.
Vải không thể giải quyết thay cho hệ thống thoát nước, gia cố kết cấu hoặc xử lý nền. Nếu có dòng tập trung, đất rời hoặc tải trọng lớn, giải pháp tổng thể có thể cần thêm cấu kiện. Người bán có thể tư vấn mã sản phẩm, nhưng đánh giá cấu tạo thuộc về người thiết kế và chủ thể phê duyệt của công trình. Khi bản vẽ chưa rõ, hãy hỏi trước thay vì tự dùng giải pháp mặc định.
Để phân biệt các nhóm vải theo cách sản xuất và chức năng, xem bài các loại vải địa kỹ thuật. Thông tin khái quát về dòng vải địa kỹ thuật ART giúp hiểu cấu trúc danh mục, còn ART 17 và ART 20 là các bài về mã riêng. Không dùng nội dung của mã khác để thay hồ sơ ART 22.
Cách đọc và so sánh datasheet ART 22
Bắt đầu bằng phần định danh: sản phẩm, mã, nhà sản xuất, ngày phát hành, phiên bản và mô tả cấu trúc. Kế đến, đánh dấu các chỉ tiêu mà thiết kế yêu cầu. Tùy chức năng, có thể cần kiểm tra cường độ kéo theo phương dọc/ngang, độ giãn dài, khối lượng trên diện tích, độ bền xuyên thủng, đặc tính lọc hoặc khả năng cho nước qua. Không phải chỉ tiêu nào trong bảng cũng bắt buộc cho mọi công trình, do đó phải phân biệt yêu cầu hợp đồng và thông tin tham khảo.
Đọc đơn vị và phương pháp thử. Cùng tên chỉ tiêu nhưng thử theo phương pháp khác nhau có thể không so sánh trực tiếp. Xem giá trị là mức tối thiểu, trung bình hay điển hình; kiểm tra dung sai và phạm vi áp dụng. Nếu bảng không nêu phương pháp hoặc đơn vị, yêu cầu nhà sản xuất giải thích. Tránh tự quy đổi chỉ để bảng báo giá trông tương đương.
Hồ sơ nên được liên kết với lô hàng: nhãn cuộn, số lô, ngày giao, kết quả thử, chứng nhận và datasheet. Nếu dự án lấy mẫu thử nghiệm, thống nhất quy trình lấy mẫu và đơn vị thử trước khi giao. Khi một chỉ tiêu không đạt hoặc tài liệu có sai khác, lập biên bản và làm theo quy trình chất lượng. Đừng trộn lô chưa xác minh vào cùng vị trí thi công với lô đã duyệt.
Quy cách cuộn và tính vật tư
Chiều rộng và chiều dài cuộn ảnh hưởng cách chia tấm, số đường nối, khối lượng nâng hạ và tốc độ triển khai. Đối với nền đường, tính phần chồng mí theo hồ sơ và từng phân đoạn. Gần cống, hố ga hoặc bờ kè, cần cộng diện tích gấp mép, cắt quanh cấu kiện và xử lý đầu nối. Trên mái, đo theo bề mặt dốc, không lấy chiều ngang chiếu bằng làm chiều dài vải.
Yêu cầu báo giá ghi rõ đơn vị tính, khổ cuộn, chiều dài, số cuộn, diện tích, điều kiện giao, thuế, bốc dỡ và thời hạn hiệu lực. Nếu công trường giao hàng theo nhiều đợt, ghi ngày cần từng đợt để nhà cung cấp xác nhận. Một mức giá theo mét vuông không đủ so sánh nếu quy cách, chất lượng hồ sơ hoặc cự ly vận chuyển khác nhau.
Kiểm tra lô hàng khi nhận
Trước khi dỡ, quan sát tình trạng bao gói và cuộn. Kiểm tra mã ART 22, số lô, kích thước và số lượng theo đơn. Chụp ảnh nhãn, tình trạng cuộn, vị trí tập kết và các lỗi thấy rõ như rách, móp hoặc nhiễm bẩn. Ghi lại thông tin trên phiếu giao hàng và lưu bản sao tài liệu kỹ thuật đã duyệt. Nếu nhãn mờ hoặc không trùng với chứng từ, tách riêng lô và xin xác nhận trước khi dùng.
Bảo quản trên nền phẳng, sạch, tránh vật sắc nhọn, nước đọng và tác động làm bẹp lõi. Làm theo hướng dẫn của nhà sản xuất về che phủ và xếp chồng. Giữ nhãn cho đến khi từng cuộn được đưa vào khu vực làm việc. Cuộn bị hư trong vận chuyển hoặc lưu kho cần đánh giá lại; không mặc định chỉ cần dán vá là có thể dùng cho mọi vị trí.
Việc thử nghiệm đầu vào phụ thuộc hợp đồng và kế hoạch chất lượng. Nếu cần lấy mẫu, ghi mã lô, vị trí cắt mẫu, ngày và người thực hiện. Niêm phong hoặc đóng gói đúng cách để gửi thử. Tránh lấy mẫu ngẫu nhiên không có mã nhận diện, vì kết quả sẽ khó đại diện cho lô đang được nghiệm thu.
Trình tự trải và xử lý mối nối

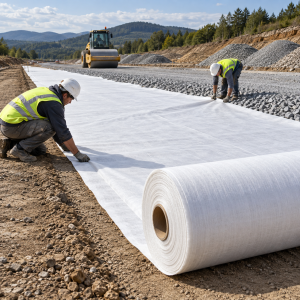

- Chuẩn bị nền: nghiệm thu cao độ và độ dốc, dọn vật sắc, xử lý vị trí lún hoặc nước tập trung.
- Định vị cuộn: xác định chiều trải, vị trí nối, hướng máy rải và cách tiếp cận cửa cống hoặc rãnh.
- Mở cuộn: triển khai đều, hạn chế kéo lê, gấp nếp và phơi lâu; cố định tạm khi có gió.
- Chồng mí hoặc may: thực hiện theo hồ sơ. Tại cống và cấu kiện bê tông, xử lý mép để không tạo đường đất lọt qua.
- Rải lớp tiếp theo: làm theo hướng tránh xô vải, đẩy mở mối nối hoặc để máy chạy trên vải chưa bảo vệ.
- Nghiệm thu: kiểm tra mã, diện tích, mối nối, hư hỏng và ảnh hiện trường trước khi che khuất.
Chiều chồng mí và cách may phải theo bản vẽ hoặc biện pháp thi công đã phê duyệt. Không dùng một con số mặc định cho mọi nền và mọi công trình. Cạnh cống, điểm giao với tường và đường nối ở mái cần được kiểm tra kỹ vì thường chịu thay đổi hình học. Nếu thấy vải rách, nhăn hoặc mối nối bị tách, dừng phủ để xử lý theo phương án được chấp thuận.
Lỗi thường gặp khi dùng vải ART 22
Lỗi mua hàng gồm nhầm mã, dùng tài liệu của nhà sản xuất khác, thiếu quy cách cuộn hoặc so báo giá chưa gồm phí giao. Lỗi kỹ thuật gồm chọn mã từ một công trình khác mà không kiểm tra nền đất, dùng vải phân cách thay cho yêu cầu lọc, hoặc bỏ qua vị trí mối nối. Lỗi thi công gồm nền còn vật sắc, trải sai hướng, để vải hở lâu, rải đá làm xô lớp hoặc cho xe chạy trực tiếp trên vải.
Cách giảm lỗi là lập bảng đối chiếu hồ sơ trước khi đặt, kiểm tra từng lô khi nhận, lưu nhãn và ảnh, tập huấn đội thi công và nghiệm thu theo từng khu vực trước khi phủ. Nếu điều kiện hiện trường thay đổi, ghi nhận và xin chỉ dẫn. Không thay đổi mã hoặc phương án nối trong quá trình thi công chỉ vì thiếu vật tư hoặc áp lực tiến độ mà không có phê duyệt.
Tham khảo các tiêu chuẩn vải địa kỹ thuật và hướng dẫn thi công vải địa kỹ thuật để lập danh sách kiểm tra. Quy định cụ thể của dự án vẫn là căn cứ cho mã hàng và quy trình nghiệm thu.
Giá vải địa kỹ thuật ART 22
Giá thay đổi theo mã, chỉ tiêu, nhà sản xuất, quy cách, số lượng, điểm giao và thời điểm. Không dùng mức giá cũ làm báo giá hiện tại. Gửi thông số và địa chỉ giao cho nhà cung cấp; yêu cầu nêu rõ giá đã gồm thuế, vận chuyển, bốc xếp, tài liệu chất lượng và thử nghiệm hay chưa. Hỏi thời hạn hiệu lực và cách xử lý khi giao sai mã hoặc không đủ hồ sơ.
Khi tính tổng chi phí, tính thêm lượng hao hụt do mí nối, cắt ghép, phần neo và thời gian lưu kho. Báo giá có đơn giá thấp nhưng giao không đúng lịch hoặc thiếu chứng từ có thể gây chậm nghiệm thu. Hãy so sánh tổng điều kiện giao hàng và khả năng đáp ứng yêu cầu kỹ thuật.
Câu hỏi thường gặp
ART 22 có thể dùng cạnh cống thoát nước không?
Có thể được xem xét nếu cấu tạo lọc/phân cách và chỉ tiêu đáp ứng thiết kế. Cần xử lý kín mép và điểm giao với bê tông theo chi tiết được duyệt.
Số 22 trong tên có xác nhận cường độ không?
Không nên tự suy ra. Xác nhận thông số trên datasheet của đúng sản phẩm và phương pháp thử trong yêu cầu dự án.
Ảnh minh họa có thay thế kiểm tra hàng thực tế không?
Không. Hãy xác minh nhãn lô, chứng từ, datasheet và kết quả thử nếu được yêu cầu.
Có thể mua ART 22 theo mét vuông hay theo cuộn?
Tùy báo giá và quy cách giao, nhưng cần ghi rõ diện tích hữu dụng, khổ, chiều dài, số cuộn và phí giao để so sánh.
Kết luận
Để chọn vải địa kỹ thuật ART 22 đúng, cần xác định chức năng, đối chiếu thông số với thiết kế, kiểm tra quy cách và truy xuất lô hàng. Việc kiểm tra mối nối cạnh cống, rãnh hoặc cấu kiện trước khi phủ giúp giảm nguy cơ đất lọt và hư hại. Truy cập ocafe.net để đọc thêm hướng dẫn vật liệu và công trình.
