Vải địa kỹ thuật làm tầng lọc ngược được dùng trong một số cấu tạo để cho nước đi qua nhưng hạn chế hạt đất bị cuốn theo dòng thấm. Chọn vải không thể chỉ nhìn màu sắc, khối lượng hay tên gọi “lọc”; cần xét loại đất, cấp phối hạt, hướng và lưu lượng dòng nước, điều kiện thoát nước, nguy cơ tắc nghẽn và hồ sơ thiết kế. Bài viết này giúp bạn hiểu nguyên lý, các chỉ tiêu cần đối chiếu và cách kiểm soát thi công trước khi lớp lọc bị che khuất.
Tầng lọc ngược là gì?
Tầng lọc ngược là cấu tạo chuyển tiếp giữa đất cần giữ và vùng có nước cần thoát. Mục đích là để dòng nước đi qua với mức cản phù hợp, đồng thời hạn chế hạt đất mịn di chuyển quá mức vào đường thoát. Một cấu tạo truyền thống có thể dùng nhiều lớp vật liệu hạt theo cấp phối; trong một số thiết kế, vải địa kỹ thuật được dùng làm lớp lọc hoặc phối hợp với vật liệu thoát nước. Từ “ngược” mô tả nguyên lý sắp xếp cấp phối từ hạt nhỏ sang hạt lớn theo yêu cầu, chứ không phải cứ trải một tấm vải là tự tạo được cấu tạo lọc đạt chuẩn.
Vải địa kỹ thuật có thể vừa làm lớp lọc, vừa phân cách các vật liệu, nhưng hai chức năng này cần được đánh giá riêng. Lớp lọc phải cho nước qua và giữ đất trong điều kiện dòng chảy cụ thể. Lớp phân cách giúp hạn chế trộn lẫn hai lớp vật liệu do tải trọng hoặc thi công. Một sản phẩm có thể đáp ứng một chức năng nhưng chưa chắc đáp ứng chức năng còn lại. Nếu bạn cần tổng quan về sản phẩm và cách phân loại, tham khảo bài vải địa kỹ thuật là gì.
Vải địa kỹ thuật làm tầng lọc ngược hoạt động ra sao?
Khi nước đi qua đất đến lớp thoát nước, hạt nhỏ có thể bị kéo theo nếu khe hở ở mặt tiếp xúc quá lớn hoặc dòng chảy tập trung. Nếu lớp lọc giữ đất quá chặt, nước có thể thoát chậm và áp lực nước tăng lên. Vì vậy, bài toán lọc là cân bằng giữa khả năng giữ hạt và khả năng thấm; không nên tối đa hóa một tiêu chí trong khi bỏ qua tiêu chí kia. Thiết kế thường xét đặc tính cấp phối của đất được bảo vệ, kích thước lỗ đặc trưng của vải, độ thấm vuông góc mặt vải, chiều dày lớp, đường thoát và trạng thái thủy lực.
Rủi ro tắc nghẽn cũng cần được lưu ý. Hạt mịn, cặn, rêu, sản phẩm ăn mòn, kết tủa hoặc vật liệu thi công có thể tích tụ tại mặt vải hoặc trong lỗ vải. Trong đất phân tán, đất có tính dẻo cao hoặc môi trường hóa học đặc biệt, yêu cầu lựa chọn và kiểm tra có thể khác thông thường. Nếu dòng nước đảo chiều, có chênh áp hoặc mang theo hạt thường xuyên, kỹ sư cần xem xét tình huống bất lợi thay vì chỉ dựa trên phép thử cơ bản.
Thông tin cần có trước khi chọn vải lọc
Trước tiên, xác định lớp đất nào cần được giữ và nước sẽ đi theo hướng nào. Thu thập hồ sơ khảo sát địa chất, mô tả thành phần hạt, tính dẻo nếu có, mực nước, điều kiện ngập khô, vị trí tiếp xúc và môi trường sử dụng. Tiếp đó, xác định cấu tạo ở phía thoát nước: cát, sỏi, đá, ống thoát hay một lớp vật liệu khác; đường thoát cuối cùng nằm ở đâu và có nguy cơ bị bịt kín hay không. Những dữ liệu này giúp đội thiết kế đánh giá sự tương thích của hệ thống.
Tiếp theo là xác nhận các chỉ tiêu của sản phẩm bằng tài liệu đúng mã và đúng lô. Tùy dự án, hồ sơ có thể yêu cầu kích thước lỗ biểu kiến, lưu lượng hoặc hệ số thấm, khối lượng, độ bền kéo, kháng xuyên thủng, kháng xé và độ bền trong môi trường làm việc. Cần đọc rõ đơn vị, điều kiện thử và hướng thử. Không suy đoán rằng khối lượng lớn hơn luôn lọc tốt hơn, hoặc lấy một thông số ở catalogue sản phẩm tương tự để thay cho tài liệu của lô được giao.
Nếu nhà cung cấp đề xuất sản phẩm thay thế, hãy lập bảng so sánh từng yêu cầu bắt buộc: khả năng giữ hạt, độ thấm, độ bền trong thi công, kích thước cuộn, dung sai, phương pháp thử và chứng từ. Phương án tương đương cần được người có thẩm quyền thiết kế chấp thuận. Khi yêu cầu thử nghiệm, ghi mã lô, số cuộn và mẫu lấy; báo cáo thử chỉ có giá trị trong phạm vi mẫu, phương pháp và tiêu chí đã nêu.
Chọn vải dệt hay không dệt cho tầng lọc?
Vải không dệt thường được cân nhắc trong các cấu tạo lọc và thoát nước nhờ mạng sợi có lỗ rỗng phân bố theo cấu trúc của sản phẩm. Vải dệt có hình học sợi khác và có thể phù hợp trong một số ứng dụng khi thiết kế xác nhận các chỉ tiêu. Đây không phải quy tắc thay thế cho tính toán: mỗi loại có thể khác nhau đáng kể về kích thước lỗ, độ thấm, độ dày, độ bền và khả năng chống hư hỏng.
Hãy chọn theo tiêu chí kỹ thuật thay vì chọn theo tên “dệt”, “không dệt” hoặc hình thức cuộn. Kiểm tra đúng loại đất, cơ chế dòng thấm, khả năng tắc và mức độ chịu lực khi đặt vật liệu lên. Bài các loại vải địa kỹ thuật giúp nhận diện sự khác nhau về cấu trúc; quyết định sử dụng cho tầng lọc cần khớp với bản vẽ, chỉ dẫn kỹ thuật và kết quả đánh giá của dự án.
Các ứng dụng thường gặp
Vải địa kỹ thuật làm tầng lọc ngược có thể xuất hiện sau tường chắn, quanh ống thoát nước, dưới lớp đá bảo vệ, tại bờ kè, công trình thủy lợi, mái dốc hoặc vị trí cần dẫn nước khỏi nền. Trong mỗi trường hợp, hướng nước và loại đất tiếp xúc khác nhau. Ví dụ, lớp đặt sau tường chắn cần phối hợp với đường thoát để tránh nước bị giữ lại; lớp dưới đá cần chịu được thao tác rải và tải trọng trong quá trình thi công; lớp lọc quanh ống cần tránh đất tràn vào nhưng vẫn duy trì đường thoát.
Không áp dụng một chi tiết cho mọi công trình. Một tầng lọc đặt trên mái dốc chịu tác động của trọng lực, mưa và dòng chảy bề mặt; cấu tạo quanh ống có hình dạng, diện tích tiếp xúc và nguy cơ bít lỗ khác. Nếu công trình có nước nhiễm mặn, hóa chất, bùn hữu cơ hoặc chu kỳ khô ướt, cần xác minh tính tương thích môi trường. Lớp lọc cũng cần một điểm thoát được duy trì; nếu cửa xả bị che hoặc bị bồi lắng, nước vẫn có thể dồn phía sau dù tấm vải được chọn đúng.
Quy trình lắp đặt và bảo vệ lớp vải

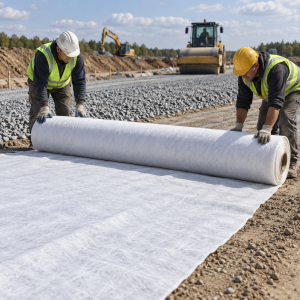

Trước khi trải, nghiệm thu nền tiếp xúc: đúng cao độ, không có vật sắc nhọn, bùn cục hoặc gờ có thể chọc thủng vải. Kiểm tra nhãn cuộn, mã sản phẩm, tình trạng bao bì và hướng dẫn bảo quản. Bố trí tấm theo bản vẽ để giảm số mối nối không cần thiết, tránh cắt quá khổ gây lãng phí hoặc tạo mối ghép khó kiểm soát. Không phơi cuộn ngoài hiện trường lâu hơn hướng dẫn nhà sản xuất.
Trải vải phẳng, không kéo lê qua nền đá sắc cạnh và không để nếp gấp tạo khe hở. Cách chồng mí, may, liên kết, neo mép và xử lý góc phải theo chi tiết thiết kế; không tự áp dụng một chiều rộng chồng mí chung. Tại đường ống hoặc chi tiết xuyên qua lớp lọc, xử lý quanh cổ ống để đất không lọt theo khe. Nếu có mối nối, làm sạch vùng nối, căn chỉnh đúng và kiểm tra ngay trước khi phủ.
Khi thi công vải địa kỹ thuật làm tầng lọc ngược, rải lớp vật liệu hạt theo hướng dẫn để không kéo lệch, cuốn hoặc làm rách vải. Không đổ một đống vật liệu lớn trực tiếp lên tấm nếu thao tác đó có thể gây va đập hoặc tập trung tải. Dùng thiết bị, chiều cao rải và lối đi phù hợp biện pháp được duyệt. Khi phát hiện hư hỏng, dừng phủ, đánh dấu khu vực, chụp ảnh và sửa theo phương án chấp thuận. Hướng dẫn tổng quát về trải, nối và kiểm soát hiện trường nằm trong bài thi công vải địa kỹ thuật.
Kiểm tra, nghiệm thu và hồ sơ
Trước khi che phủ, kiểm tra bề mặt có thủng, rách, nhăn, nhiễm bẩn, xô lệch hoặc hở tại các mối nối hay không. Đối chiếu mã cuộn với phiếu giao và khu vực thi công; ghi lại vị trí, hướng đặt, thời điểm, người kiểm tra, điều kiện thời tiết và biện pháp sửa. Chụp ảnh toàn cảnh cùng ảnh chi tiết tại mối nối, chân tường, cổ ống, mép neo và điểm thoát để lưu bằng chứng.
Hồ sơ có thể gồm bản vẽ được duyệt, chỉ dẫn thi công, chứng từ chất lượng, tài liệu mã sản phẩm, kết quả thử, biên bản lấy mẫu và nghiệm thu từng giai đoạn. Nếu phép thử được yêu cầu, tuân thủ quy trình lấy mẫu và phòng thử đã thống nhất; không dùng kết quả của mẫu khác mã để thay thế. Bài thí nghiệm vải địa kỹ thuật nêu cách chuẩn bị và truy xuất mẫu, còn tiêu chí nghiệm thu phải theo hợp đồng và hồ sơ dự án.
Lỗi thường gặp khiến lớp lọc không làm việc tốt
- Chọn vải theo khối lượng hoặc giá mà không kiểm tra kích thước lỗ và khả năng thấm.
- Không phân tích đất nền, khiến lớp lọc giữ hạt quá ít hoặc cản dòng nước quá nhiều.
- Quên thiết kế đường thoát, dẫn đến nước bị dồn sau tường hoặc dưới lớp bảo vệ.
- Để bùn, đất mịn hoặc vật liệu rơi vào vải trước khi phủ.
- Trải vải bị nhăn, thủng, chồng mí sai hoặc có khe hở tại đường ống.
- Dùng sản phẩm không đúng mã, không truy xuất lô hoặc không nghiệm thu trước khi che khuất.
- Cho máy móc chạy lên vải chưa được bảo vệ khiến vải xê dịch hoặc rách.
Khắc phục bằng cách chốt yêu cầu lọc và thoát nước ngay từ giai đoạn thiết kế, lập checklist trước khi nhận vật liệu, kiểm tra bề mặt nền, bố trí đường thoát, nghiệm thu từng khu vực và chỉ cho phép phủ sau khi người phụ trách xác nhận. Tại công trình quan trọng, mọi thay đổi về vật liệu, cấu tạo hoặc cách nối cần được ghi nhận và phê duyệt; sửa chữa tại hiện trường nên có ảnh trước và sau để dễ truy xuất.
Câu hỏi thường gặp
Vải địa kỹ thuật làm tầng lọc ngược có thay thế hoàn toàn cát, sỏi lọc không?
Không thể khẳng định cho mọi công trình. Một số cấu tạo dùng vải thay lớp lọc hạt, một số phối hợp cả hai, và một số vẫn cần cấp phối hạt theo thiết kế. Cần xem xét đất, lưu lượng, tải trọng, khả năng tắc và chi tiết thoát nước.
Vải có khối lượng lớn hơn có giữ đất tốt hơn không?
Khối lượng không trực tiếp thay thế chỉ tiêu lỗ lọc và độ thấm. So sánh sản phẩm theo bảng yêu cầu và phương pháp thử, không suy luận chỉ từ trọng lượng hoặc độ dày.
Có thể dùng một loại vải cho cả lọc, phân cách và gia cường?
Chỉ khi sản phẩm đáp ứng từng yêu cầu và thiết kế cho phép. Cần kiểm tra riêng khả năng lọc, độ bền, tương tác với nền, nối và tải trọng thi công.
Kết luận
Vải địa kỹ thuật làm tầng lọc ngược chỉ phát huy chức năng khi tương thích với đất, dòng thấm và đường thoát của công trình. Hãy xác định yêu cầu giữ hạt, khả năng thấm, nguy cơ tắc, độ bền thi công và cách xử lý các mối nối trước khi mua. Kiểm tra mã lô và nghiệm thu lớp vải trước khi che phủ; nếu công trình có rủi ro thủy lực hoặc địa kỹ thuật đáng kể, để kỹ sư thiết kế xác nhận cấu tạo. Bạn có thể xem thêm thông tin tại ocafe.net.
