Vải địa kỹ thuật là vật liệu địa tổng hợp dạng tấm, được dùng trong một số kết cấu để phân cách, lọc, thoát nước, bảo vệ hoặc gia cường. Không phải công trình nào cũng cần tất cả các chức năng này, và một cuộn vải không thể thay cho việc khảo sát nền hay thiết kế thoát nước. Chọn sản phẩm chỉ theo định lượng hoặc tên mã có thể dẫn đến sai lệch nếu chưa xét loại đất, tải trọng, dòng nước, điều kiện lắp đặt và thông số được yêu cầu.
Bài viết này giải thích các chức năng thường gặp, cách đọc bảng thông số và những điểm cần thống nhất với nhà cung cấp trước khi mua. Các giá trị kỹ thuật phải lấy từ hồ sơ thiết kế và phiếu dữ liệu của đúng sản phẩm, kèm phương pháp thử tương ứng. Với đường giao thông, mái dốc, tường chắn, nền yếu hoặc hệ thoát nước công trình, kỹ sư dự án cần xác định yêu cầu; phần hướng dẫn dưới đây giúp người mua chuẩn bị câu hỏi và kiểm tra vật tư, không thay thế thiết kế chuyên môn.
Vải địa kỹ thuật làm việc như thế nào?
Vật liệu này được đặt tiếp xúc với đất, đá dăm hoặc lớp thoát nước để thực hiện một hay nhiều chức năng. Trong lớp phân cách, vải giúp hạn chế hai lớp vật liệu trộn lẫn trong quá trình thi công và sử dụng. Trong vai trò lọc, kết cấu lỗ cho phép nước đi qua trong khi giữ lại đất trong điều kiện thiết kế. Ở một số hệ thống, vải cũng có thể hỗ trợ thoát nước trong mặt phẳng hoặc bảo vệ một lớp màng khỏi tác động cơ học.
Các chức năng không thể đánh đồng. Một sản phẩm đáp ứng yêu cầu phân cách chưa chắc phù hợp làm lọc cho mọi loại đất; đặc tính giữ hạt, khả năng dẫn nước, sức chịu hư hại khi trải và độ bền lâu dài cần được xem đồng thời. Thiết kế lọc cần cân nhắc đất nền, kích thước hạt, dòng chảy và khả năng tắc nghẽn. Nếu dùng vải trong hệ thoát nước, cần đảm bảo nước có lối ra; tấm vải tự nó không xử lý được điểm xả bị tắc.
Phân biệt phân cách, lọc, thoát nước và gia cường

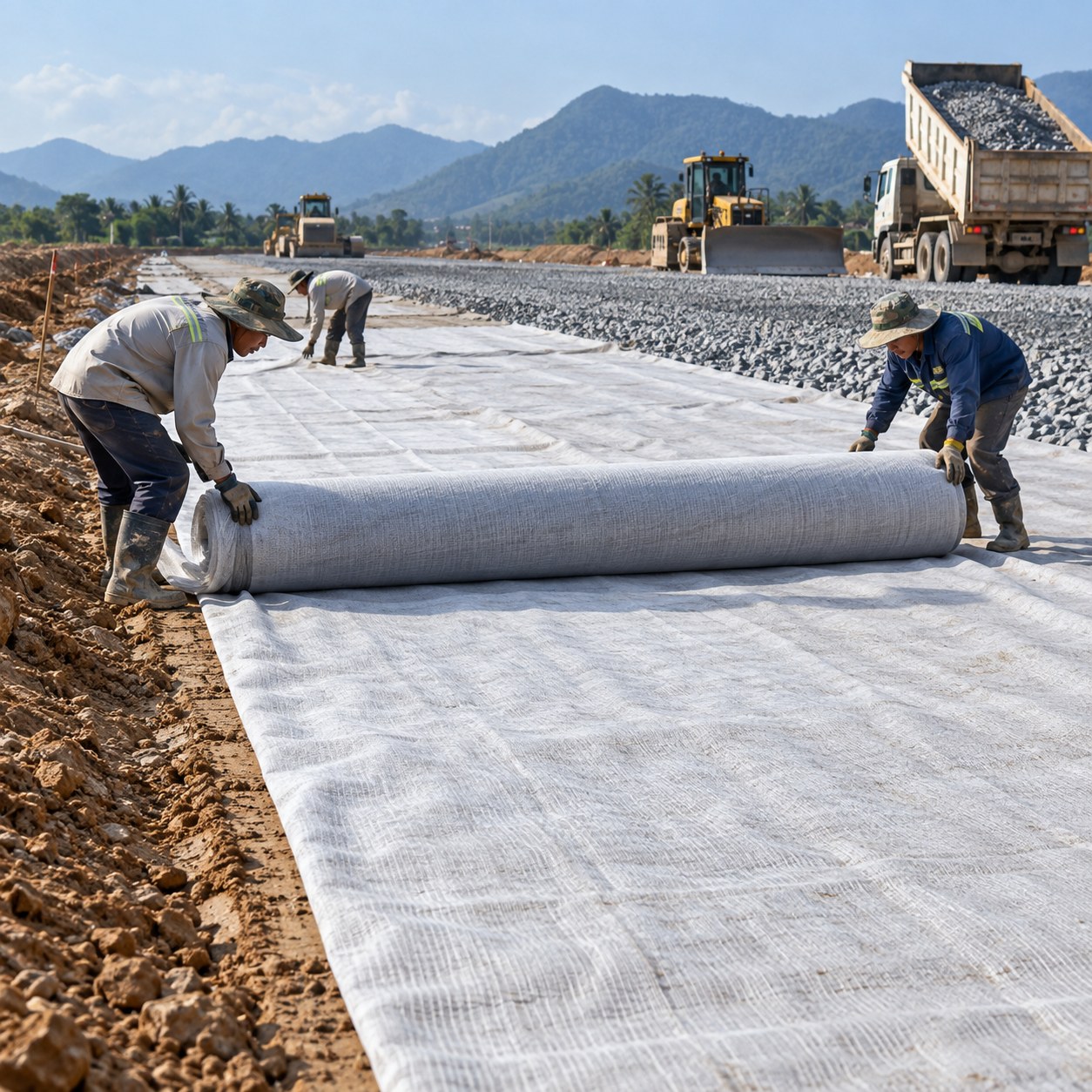

Phân cách: giữ lớp đất yếu và lớp cấp phối riêng biệt để giảm sự xâm nhập, trộn lẫn trong các điều kiện tải và thi công đã xét. Đây là một ứng dụng phổ biến dưới đường hoặc bãi, nhưng yêu cầu chịu lực và hư hại phụ thuộc nền, chiều dày lớp phủ, thiết bị thi công và cấp phối.
Lọc: đặt giữa đất và vật liệu thoát nước để nước di chuyển qua trong khi hạn chế đất bị cuốn vào hệ thống. Chọn vải lọc đòi hỏi tương thích kích thước lỗ với đất và đủ khả năng thoát nước theo thiết kế. Nếu lỗ quá nhỏ hoặc điều kiện đất không phù hợp, nguy cơ bít mặt hoặc suy giảm lưu lượng cần được đánh giá.
Thoát nước: một số cấu tạo có thể truyền nước trong mặt phẳng, nhưng cần nhìn toàn bộ hệ gồm lớp tiếp xúc, vật liệu thu nước, ống, độ dốc và cửa xả. Không nên đọc thông số thấm vuông góc để kết luận về lưu lượng dẫn trong mặt phẳng; đó là những chỉ tiêu khác nhau.
Gia cường: trong một số thiết kế, vật liệu địa tổng hợp tham gia truyền lực hoặc tăng ổn định của nền. Hiệu quả phụ thuộc hướng chịu lực, biến dạng, chiều dài neo, tương tác với đất và trình tự đắp. Không thể tuyên bố mọi loại vải đều gia cường nền chỉ vì có độ bền kéo được công bố.
Với ao lót màng, vải có thể được xem xét làm lớp đệm hoặc bảo vệ khi thiết kế yêu cầu, nhưng không phải lớp chống thấm thay cho màng. Bài chi phí lót bạt ao tôm nêu các hạng mục cần làm rõ trong báo giá; vật liệu bảo vệ phải được chọn theo nền và cấu tạo thực tế.
Vải dệt và vải không dệt
Vải dệt được tạo từ các sợi hoặc dải đan theo cấu trúc, còn vải không dệt thường hình thành từ mạng sợi liên kết bằng cơ học, nhiệt hoặc phương pháp sản xuất khác. Cách sản xuất có thể tạo ra đặc tính khác nhau về độ mở, khả năng kéo, độ giãn, độ dày và khả năng truyền nước. Tuy vậy, tên “dệt” hay “không dệt” không đủ để kết luận sản phẩm nào tốt hơn; cần chọn theo chức năng và dữ liệu thử.
Đối với yêu cầu chịu kéo theo phương, cần xem bảng kết quả theo hướng dọc và ngang nếu có. Với lớp lọc hoặc đệm, xem thêm độ mở biểu kiến, độ thấm/permittivity, khả năng chống thủng và điều kiện thử. Hỏi rõ kết quả là giá trị trung bình hay giá trị tối thiểu, có dung sai sản xuất hay không và sản phẩm giao thực tế có chứng từ lô hàng nào.
Không dùng khối lượng trên diện tích làm chỉ tiêu duy nhất. Hai loại vải cùng định lượng vẫn có thể khác về nguyên liệu, cấu trúc, độ bền, độ mở và phương pháp sản xuất. So sánh phải dựa trên bộ tiêu chí của ứng dụng: phân cách, lọc, bảo vệ hay gia cường. Nếu có nhiều tầng vật liệu, hãy xác nhận thứ tự lắp và bề mặt tiếp xúc theo bản vẽ.
Những thông số cần đọc trong tài liệu kỹ thuật
- Cường độ kéo và độ giãn: kiểm tra hướng thử, phương pháp và giá trị được yêu cầu trong hồ sơ.
- Độ bền xuyên thủng hoặc thủng tĩnh: liên quan tới khả năng chịu tác động trong lắp đặt, cần xét nền và lớp phủ.
- Kích thước lỗ biểu kiến: xem khi sản phẩm thực hiện chức năng lọc, đối chiếu với đất cần giữ.
- Khả năng thấm nước: phân biệt thấm vuông góc với truyền nước trong mặt phẳng.
- Độ dày và khối lượng: hữu ích để nhận dạng, nhưng không thay cho tiêu chí hiệu năng.
- Độ bền môi trường: hỏi về thời gian phơi nắng, hóa chất hoặc điều kiện sử dụng mà nhà sản xuất công bố.
- Quy cách cuộn: khổ, chiều dài, khối lượng, lõi, đóng gói và mã lô giao.
Phiếu dữ liệu nên nêu tiêu chuẩn hoặc phương pháp thử cho từng chỉ tiêu để có thể so sánh công bằng. Ví dụ, phép thử permittivity mô tả lượng nước đi qua vải trong điều kiện thử xác định; kết quả đó không tự dự đoán hiệu suất hiện trường nếu đất, áp lực và điều kiện lắp khác. Nếu hồ sơ công trình nêu một tiêu chuẩn cụ thể, yêu cầu nhà cung cấp xác nhận đúng phiên bản và cung cấp chứng từ đáp ứng.
Chọn vật liệu cho từng ứng dụng
Đường tạm, đường công vụ và bãi thi công có thể cần lớp phân cách giữa nền đất và cấp phối. Người thiết kế sẽ xem xét sức chịu tải của nền, lưu lượng xe, chiều dày phủ và mức độ hư hại khi rải đá. Với nền rất yếu hoặc tải trọng lớn, có thể cần giải pháp tổng hợp hoặc thiết kế khác; đừng mặc định tăng định lượng vải là đủ.
Rãnh thoát, tầng lọc sau tường hoặc khu vực thu nước cần yêu cầu lọc và đường thoát liên tục. Đất hạt mịn, cấp phối, áp lực nước và nguy cơ tắc cần được cân nhắc. Khi vải được đặt cạnh màng chống thấm, phải xác định lớp nào có nhiệm vụ cản nước, lớp nào bảo vệ hoặc lọc. Bài bạt chống thấm tường giải thích vì sao lớp lọc/bảo vệ không thay cho màng chống thấm chính.
Trong ao, hồ và bể chứa, vải có thể được thiết kế như lớp bảo vệ cho màng tại những vùng có nguy cơ tiếp xúc với đá, rễ hoặc nền gồ ghề. Cần khảo sát đáy và mái bờ, xử lý điểm lồi, tính lớp phủ và kiểm soát đường hàn. Tham khảo danh mục bạt HDPE để xem nhóm màng lót, nhưng xác nhận riêng lớp vải bảo vệ theo bản vẽ công trình.
Quy trình lựa chọn trước khi đặt hàng
- Ghi rõ công trình, vị trí đặt vải và chức năng cần thực hiện.
- Thu thập bản vẽ, loại đất, cấp phối tiếp xúc, chiều dày phủ và tải trọng thi công.
- Liệt kê các chỉ tiêu kỹ thuật cùng phương pháp thử cần đáp ứng.
- Yêu cầu nhà cung cấp gửi tài liệu của đúng mã và nhà sản xuất.
- Đối chiếu kết quả với yêu cầu thiết kế, không chỉ với tên thương mại.
- Xác nhận khổ cuộn, chiều dài, số lượng, dung sai, đóng gói và lô giao.
- Thống nhất bảo quản, nghiệm thu, xử lý cuộn lỗi và hồ sơ truy xuất.
Khi xin báo giá, gửi diện tích hoặc sơ đồ, vị trí giao và lịch thi công. Hỏi rõ giá có tính theo mét vuông, cuộn hay kg; chiều dài và khổ cuộn; phí vận chuyển; thuế; chứng từ; thời gian giao; điều kiện đổi trả. Nếu cần một loại dùng cho công trình có thiết kế, không yêu cầu người bán tự thay mã tương đương nếu chưa có duyệt của kỹ sư hoặc chủ đầu tư.
Vật tư cần được giao đồng bộ với tiến độ. Cuộn để ngoài nắng hoặc mưa trước khi trải có thể bị ảnh hưởng tùy vật liệu; tuân thủ thông tin lưu kho trên bao bì. Nhận hàng thì kiểm tra nhãn, số lô, bao bì, số cuộn và dấu hiệu rách trước khi ký xác nhận. Lưu hồ sơ cùng phiếu giao để truy xuất nếu có vấn đề.
Lắp đặt và nghiệm thu
Nền cần được chuẩn bị theo yêu cầu thiết kế: loại bỏ vật sắc có thể gây thủng, xử lý điểm lún hoặc hố, tạo mặt bằng và đường thoát phù hợp. Trải vải theo chiều và thứ tự đã quy định, giữ bề mặt không bị nhăn hoặc kéo căng cục bộ. Chiều chồng mí, cách neo và độ dài đoạn phủ phải lấy từ bản vẽ hoặc chỉ dẫn kỹ thuật; không dùng một con số chung cho mọi công trình.
Hạn chế cho xe chạy trực tiếp trên vải chưa được phủ. Rải lớp vật liệu bảo vệ theo trình tự và chiều dày đã thiết kế, tránh đổ đá thành đống làm xô hoặc thủng vải. Nếu tấm bị rách, thủng hoặc bẩn dầu, dừng để đánh giá và sửa theo quy trình dự án trước khi che khuất. Không để hư hỏng bị chôn lấp mà không ghi nhận.
Khi nghiệm thu, kiểm tra mã hàng và chứng từ, diện tích đã trải, hướng tấm, mối chồng, mép neo, chỗ vá và trình tự phủ. Chụp ảnh trước khi lớp tiếp theo che lại. Với hệ thống lọc/thoát nước, xác nhận vải liên tục và đầu xả không bị bịt. Kiểm tra cuối cùng nên được thực hiện bởi người phụ trách kỹ thuật theo yêu cầu hợp đồng.
Lỗi thường gặp và cách tránh
Lỗi phổ biến là mua theo định lượng mà bỏ qua kích thước lỗ hoặc độ thấm trong ứng dụng lọc; chọn cuộn theo giá nhưng không kiểm tra khổ thực; để vải phơi ngoài trời lâu hơn hướng dẫn; hoặc cho máy thi công chạy trên bề mặt chưa có lớp phủ. Các lỗi này có thể làm vật liệu không phát huy đúng chức năng dù bản thân sản phẩm đạt thông số trên giấy.
Một rủi ro khác là nhầm vai trò giữa vải địa kỹ thuật và màng chống thấm. Vải thường cho nước đi qua, nên không dùng nó một mình để ngăn nước. Trong công trình lót hồ, vải bảo vệ và màng HDPE phải được sắp xếp theo thiết kế. Với hệ thống tường, ao và hồ, liên hệ kỹ thuật để xác nhận điều kiện nền, lớp bảo vệ và mép kết thúc.
Chi phí vải địa kỹ thuật gồm những gì?
Giá phụ thuộc loại vải, thông số, khổ cuộn, định lượng, số lượng, nguồn hàng và vận chuyển. Tổng chi phí công trình còn có phần chuẩn bị nền, nhân công trải, cắt ghép, neo, lớp tiếp theo, máy móc và nghiệm thu. Không dùng giá trên mét vuông làm tổng dự toán nếu chưa tính phần chồng mí và hao hụt. Để xem cách lập yêu cầu báo giá có kèm lớp bảo vệ, tham khảo bài dự toán lót ao có lớp vải địa kỹ thuật.
So sánh các báo giá cùng mã hoặc cùng bộ chỉ tiêu, xác nhận đơn vị và chứng từ. Nếu nhà cung cấp thay mã, yêu cầu bảng đối chiếu từng chỉ tiêu và xin phê duyệt từ bên thiết kế. Với khối lượng lớn, có thể kiểm tra mẫu hoặc thử nghiệm theo hợp đồng trước khi giao cả lô.
Câu hỏi thường gặp
Vải địa kỹ thuật có chống thấm không?
Thông thường, vải địa kỹ thuật được dùng cho các chức năng như phân cách, lọc, bảo vệ hoặc hỗ trợ thoát nước và cho nước đi qua theo tính chất của nó. Muốn cản nước cần dùng lớp màng phù hợp được thiết kế cho mục đích đó.
Vải dệt hay không dệt tốt hơn?
Không có loại tốt nhất cho mọi việc. Hãy đối chiếu chức năng cần thiết với chỉ tiêu kéo, độ mở, khả năng thấm, chống thủng và tài liệu của đúng mã hàng.
Định lượng càng cao có phải càng bền?
Định lượng không thể đại diện đầy đủ cho mọi đặc tính. So sánh các kết quả thử về cường độ, thủng, độ mở, thấm và khả năng chịu hư hại theo yêu cầu công trình.
Có thể trải vải trực tiếp lên nền đá không?
Chỉ khi bề mặt và quy trình thi công đáp ứng thiết kế. Loại bỏ điểm sắc, xử lý nền và chọn sản phẩm theo mức độ hư hại dự kiến; kỹ sư công trình cần duyệt chi tiết.
Cần mua dư bao nhiêu?
Phần chồng mí, neo và hao hụt phụ thuộc bản vẽ, hình dạng khu vực và quy cách cuộn. Lập sơ đồ cắt và xác nhận tỷ lệ với người thiết kế trước khi chốt.
Kết luận
Chọn vải địa kỹ thuật cần bắt đầu từ chức năng, nền đất, vật liệu tiếp giáp và yêu cầu thiết kế. Đối chiếu bảng dữ liệu theo phương pháp thử, tính đủ phần chồng mí và neo, bảo quản đúng cách rồi kiểm tra trước khi lớp tiếp theo che khuất. Truy cập Ocafe.net để xem thêm thông tin vật tư; thông số và giá của từng mã cần được xác nhận tại thời điểm đặt hàng.
