Vải địa kỹ thuật ART 11 là một trong các mã người mua thường tra khi cần vật liệu cho nền đường, rãnh thoát nước, sân bãi hoặc kết cấu đất. Mã hàng chỉ giúp nhận diện sản phẩm trong danh mục; quyết định sử dụng cần dựa trên chức năng thiết kế, chỉ tiêu kỹ thuật, điều kiện nền và hồ sơ của lô thực tế. Bài viết này trình bày cách đánh giá ART 11, những tài liệu cần yêu cầu, cách kiểm tra khi giao nhận và các bước thi công tham khảo để hạn chế sai sót trước khi vải bị che khuất.
ART 11 là mã sản phẩm như thế nào?
ART 11 là cách gọi theo mã sản phẩm trong dòng ART. Tài liệu danh mục công khai của nhà sản xuất có liệt kê mã này cùng các mã khác, nhưng người mua cần sử dụng datasheet đúng phiên bản và nhà sản xuất cho đơn hàng cụ thể. Không nên tự hiểu con số trong tên mã là một phép đo hoàn chỉnh hoặc cho rằng nó thể hiện mọi chỉ tiêu. Để lựa chọn có căn cứ, phải xem thành phần mô tả, phương pháp sản xuất, các đặc tính công bố và yêu cầu của hạng mục.
Trong thực tế, một cụm từ như “ART 11” trên tin nhắn hoặc bảng báo giá có thể thiếu thông tin quan trọng: nhà sản xuất, quy cách cuộn, yêu cầu chất lượng, phương pháp thử và số lượng. Nếu các thông tin này chưa rõ, hãy yêu cầu người bán ghi đầy đủ vào báo giá. Hai sản phẩm cùng được gọi bằng một mã rút gọn không mặc nhiên có cùng xuất xứ hoặc giá trị kỹ thuật. Nhãn cuộn, tài liệu lô và chứng từ giao nhận sẽ giúp đối chiếu đúng hàng.
Trước khi mua, xác định mục tiêu của lớp vải. Nếu thiết kế cần phân cách, đánh giá điều kiện nền và quá trình rải lớp phủ. Nếu cần lọc, xem xét đặc tính đất và dòng nước. Nếu cần bảo vệ màng, kiểm tra nguy cơ xuyên thủng và vật liệu tiếp xúc. ART 11 chỉ nên được chấp thuận khi những yêu cầu liên quan được đáp ứng và hồ sơ dự án cho phép.
Các ứng dụng thường được xem xét
Phân cách lớp nền
Trong nền đường, đường công vụ hoặc sân bãi, vải địa kỹ thuật có thể được thiết kế ở giữa đất nền và lớp đá, cát hoặc cấp phối. Lớp vải giúp duy trì ranh giới giữa các vật liệu trong quá trình thi công, khi xe và thiết bị di chuyển. Kết quả phụ thuộc vào đất, tải trọng, độ ẩm, cách trải và lớp phủ. Vải không thay thế công tác xử lý đất yếu hoặc lớp kết cấu; nền phải được chuẩn bị và nghiệm thu theo thiết kế.
Lọc nước và bảo vệ rãnh
Ở rãnh thoát nước, vải có thể được bố trí tiếp giáp với đất và lớp vật liệu hạt để cho nước di chuyển trong khi hạn chế hạt đất bị cuốn vào dòng chảy. Phải xem loại đất, hướng nước, kích thước vật liệu lọc và nguy cơ tắc nghẽn. Đường nối, mép gấp và điểm giao với ống cần được xử lý để không tạo khe hở. Nếu khu vực có dòng chảy mạnh hoặc đất rất mịn, kỹ sư cần đánh giá cấu tạo riêng.
Bảo vệ lớp chống thấm
Trong công trình có màng chống thấm, vải có thể được chỉ định làm lớp đệm bảo vệ màng khỏi hư hại cơ học do nền hoặc lớp phủ. Sự phù hợp phụ thuộc vào loại màng, độ nhám vật liệu tiếp xúc, tải thi công và yêu cầu thiết kế. Không nên gộp chức năng bảo vệ với chức năng lọc hay phân cách mà không kiểm tra chỉ tiêu tương ứng. Nhà cung cấp cần nêu rõ sản phẩm nào được chào và tiêu chí nào chứng minh nó phù hợp.
Cách chọn vải địa kỹ thuật ART 11
Bước đầu là đọc bản vẽ mặt cắt và chỉ dẫn kỹ thuật. Ghi rõ vải nằm ở vị trí nào, đất nền có đặc tính gì, vật liệu phía trên là gì, nước đi theo hướng nào và lớp vải chịu tác động nào trong lúc thi công. Nếu dữ liệu địa chất chưa đủ, trao đổi với người thiết kế trước khi chọn. Một mã hàng được dùng phổ biến trong một dự án khác chưa đủ chứng minh nó phù hợp cho hiện trường hiện tại.
Bước thứ hai là lập danh sách chỉ tiêu cần so sánh. Tùy nhiệm vụ, hồ sơ có thể đề cập đến cường độ kéo theo hai phương, độ giãn dài, khối lượng trên đơn vị diện tích, độ bền xuyên thủng, đặc tính lọc, khả năng thấm hoặc thông số khác. Chỉ tiêu kiểm soát phải lấy từ thiết kế hoặc tiêu chuẩn được viện dẫn. Đọc rõ đơn vị, phương pháp thử, giới hạn và dung sai; không thay một giá trị trung bình cho yêu cầu tối thiểu nếu hồ sơ không cho phép.
Bước tiếp theo là kiểm tra mã, nhà sản xuất và quy cách cuộn. Xem chiều rộng, chiều dài, khối lượng, bao gói, nhãn lô và ngày sản xuất nếu có. Kích thước cuộn ảnh hưởng cách chia mặt bằng và số mối nối. Tính lượng cần dựa trên phần chồng mí, mái dốc, mép neo và vị trí cắt ghép, không chỉ dựa vào diện tích phẳng. Với khu vực khó vận chuyển, cần trao đổi trước về thiết bị dỡ và điểm tập kết.
Nếu cần so sánh với mã khác, xem bài tổng quan vải địa kỹ thuật ART, cùng các bài riêng về ART 14 và ART 20. Các mã có thể khác nhau về bộ chỉ tiêu và mục đích; không đổi mã chỉ vì một tên nghe tương tự hoặc được chào với giá tốt hơn.
Hồ sơ kỹ thuật nên kiểm tra
- Datasheet ghi rõ ART 11, nhà sản xuất, ngày hoặc số phiên bản và các chỉ tiêu liên quan.
- Chứng chỉ chất lượng hoặc tài liệu phù hợp theo quy định hợp đồng.
- Kết quả thử nghiệm có phương pháp thử, đơn vị, ngày thực hiện và thông tin nhận dạng mẫu.
- Ảnh hoặc bản ghi nhãn lô, mã cuộn và quy cách giao hàng.
- Hướng dẫn bảo quản, vận chuyển, trải và nối do nhà sản xuất phát hành.
- Quy trình lấy mẫu và tiêu chí chấp nhận cho lô hàng của dự án.
Đừng chỉ lưu một tệp bảng thông số không rõ phiên bản. Hồ sơ cần đủ để truy ra mã nào đã được duyệt và lô nào đã giao. Kiểm tra rằng chứng từ cùng tên sản phẩm, nhà sản xuất và mã với đơn hàng. Nếu có khác biệt về tên gọi hoặc thông số, hỏi người có trách nhiệm xử lý trước khi mở cuộn. Việc làm rõ sớm giảm rủi ro phải thử lại hoặc thay hàng khi tiến độ đã bắt đầu.
Phân biệt tài liệu quảng bá với tài liệu nghiệm thu. Brochure giúp hình dung phạm vi sản phẩm; datasheet nêu các thông tin kỹ thuật; chứng chỉ hoặc kết quả thử nghiệm chứng minh yêu cầu cụ thể; phiếu giao nhận nối lô hàng với công trình. Khi cần kiểm định độc lập, thống nhất đơn vị thử, số mẫu và cách lấy mẫu trước khi hàng được sử dụng. Người lấy mẫu cần ghi mã lô, vị trí, ngày và điều kiện bảo quản mẫu.
Nhận hàng và bảo quản ART 11
Khi xe giao đến, kiểm tra số cuộn và tình trạng bao bì. Đối chiếu mã ART 11, nhãn lô, kích thước cuộn, số lượng và chứng từ. Ghi lại các cuộn móp, bẩn, rách hoặc ướt; chụp ảnh và để riêng để người phụ trách quyết định. Không bỏ nhãn sau khi tháo bao bì vì nhãn là căn cứ truy xuất đến tài liệu thử nghiệm và vị trí sử dụng.
Tập kết cuộn trên nền sạch, bằng, tránh vật sắc nhọn, nước đọng và nơi có hoạt động dễ làm hư hại. Kê hoặc che theo hướng dẫn nhà sản xuất. Không xếp chồng hoặc buộc giữ bằng cách làm bẹp mép cuộn. Khi vận chuyển đến vị trí trải, dùng thiết bị phù hợp để cuộn không lăn tự do hoặc cọ xước nền. Nếu vật liệu đã bị ảnh hưởng bởi nước bẩn, dầu hoặc hóa chất, kiểm tra yêu cầu dự án trước khi sử dụng.
Trình tự thi công và nghiệm thu
- Chuẩn bị mặt bằng: nghiệm thu nền, cao độ và độ dốc; dọn vật sắc, rễ cây, phế liệu và bùn nhão cục bộ theo biện pháp.
- Kiểm tra đúng lô: đối chiếu mã trên cuộn với hồ sơ đã duyệt, ghi số cuộn và khu vực sẽ dùng.
- Bố trí hướng trải: hạn chế đường nối và chọn hướng phù hợp với thứ tự rải lớp phủ, gió và dòng nước.
- Trải từng cuộn: mở đều, không kéo lê trên nền gồ ghề, tránh nếp gấp lớn, thủng hoặc chùng võng.
- Nối tấm: thực hiện chồng mí hoặc may theo bản vẽ. Xử lý mép, góc và vị trí giao với ống theo chi tiết được duyệt.
- Phủ lớp vật liệu: tránh xe chạy trực tiếp lên vải chưa bảo vệ; rải theo hướng không đẩy dồn mép hoặc làm xô lệch mối nối.
- Nghiệm thu trước khi che: kiểm tra diện tích, mí, đường may, hư hỏng và ảnh hiện trường; sửa điểm lỗi theo phương án được duyệt.
Chiều rộng mí, cách may và trình tự rải không nên tự đặt một con số chung. Các yêu cầu khác nhau tùy nền đất, vị trí sử dụng và tải trọng thi công. Nếu thời tiết gió mạnh, mưa hoặc có nước chảy, tăng cường kiểm soát để vải không bị lật hoặc cuốn. Dừng thi công ở khu vực hư hỏng cho đến khi xử lý xong và ghi nhận trong nhật ký.
Những lỗi cần tránh
Ở khâu mua hàng, lỗi thường gặp là không ghi nhà sản xuất, nhầm mã ART 11 với mã khác, dùng tài liệu cũ, chỉ so giá theo cuộn hoặc không quy định chứng từ. Ở khâu lập dự toán, bỏ qua phần mí, neo mép và cắt ghép làm thiếu vật tư. Để tránh, dùng một biểu mẫu yêu cầu báo giá thống nhất và có cột đối chiếu thông số, quy cách, hồ sơ, vận chuyển và hiệu lực giá.
Ở công trường, nền chưa được nghiệm thu, vật sắc chưa dọn, cuộn kéo rê, đường nối mở, vải phơi lâu hoặc máy chạy trực tiếp lên vải có thể gây hư hỏng. Việc rải vật liệu theo hướng bất lợi có thể đẩy vải dồn thành nếp hoặc kéo mở mí. Tổ đội cần hiểu cách đặt cuộn và trình tự phủ, còn giám sát cần kiểm tra trước khi lớp tiếp theo che khuất vải. Hình ảnh hiện trường có ghi vị trí sẽ giúp xác minh khi cần.
Tham khảo thêm các loại vải địa kỹ thuật để phân biệt cách dùng, và hướng dẫn thi công vải địa kỹ thuật để chuẩn bị kiểm tra hiện trường. Các nội dung khái quát không thay thế hồ sơ dự án; mọi thay đổi vật liệu và biện pháp cần được phê duyệt.
Giá vải địa kỹ thuật ART 11
Giá phụ thuộc mã sản phẩm, nhà sản xuất, bộ chỉ tiêu, quy cách cuộn, số lượng, điểm giao và thời điểm hỏi hàng. Báo giá có thể chưa bao gồm thuế, vận chuyển, bốc dỡ hoặc thử nghiệm. Khi nhận đơn giá, hỏi rõ thời hạn hiệu lực, sản lượng tối thiểu, lịch giao, chính sách đổi hàng sai quy cách và chứng từ đi kèm. So sánh trên cùng một bộ yêu cầu để tránh chọn giá thấp cho sản phẩm khác cấu hình.
Không nên ghi mức giá cố định nếu chưa có báo giá còn hiệu lực của đúng mã và địa điểm. Nếu cần dự toán, ghi rõ thời điểm tham khảo và yêu cầu nhà cung cấp xác nhận trước khi đặt. Tổng chi phí công trình còn gồm lượng hao hụt, số mối nối, vận chuyển, lưu kho và tiến độ. Một phương án giao đúng lô và đủ hồ sơ giúp hạn chế chi phí phát sinh do chậm nghiệm thu.
Câu hỏi thường gặp
ART 11 dùng được cho mọi rãnh thoát nước không?
Không thể khẳng định cho mọi rãnh. Cần xem loại đất, hướng và lưu lượng nước, vật liệu lọc tiếp xúc và thiết kế chống tắc nghẽn.
Có thể nghiệm thu chỉ bằng mắt không?
Kiểm tra ngoại quan là một phần. Cần đối chiếu nhãn, hồ sơ, quy cách và thử nghiệm nếu hợp đồng hoặc kế hoạch chất lượng yêu cầu.
Có thể thay ART 11 bằng ART 14 không?
Việc thay mã phải dựa trên so sánh chỉ tiêu và được phê duyệt. Số trong tên mã không đủ để kết luận mã nào cao hơn hoặc thay thế được.

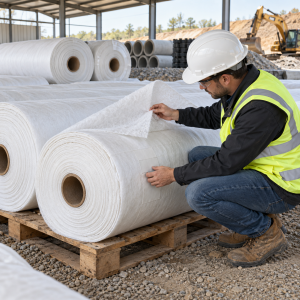

Ảnh minh họa có chứng minh hàng giao là ART 11 không?
Không. Ảnh minh họa cho thấy cách bố trí vải, không xác nhận nhà sản xuất, mã, kích thước hay chỉ tiêu của lô hàng. Cần xem nhãn và giấy tờ của cuộn thực tế.
Kết luận
Chọn vải địa kỹ thuật ART 11 phù hợp cần xác định chức năng, đối chiếu datasheet với thiết kế, kiểm tra mã lô và triển khai nghiệm thu trước khi che khuất. Mã hàng hữu ích để nhận diện nhưng chỉ hồ sơ và quy trình dự án mới xác nhận sản phẩm đáp ứng yêu cầu. Truy cập ocafe.net để xem thêm hướng dẫn vật liệu và thi công.
