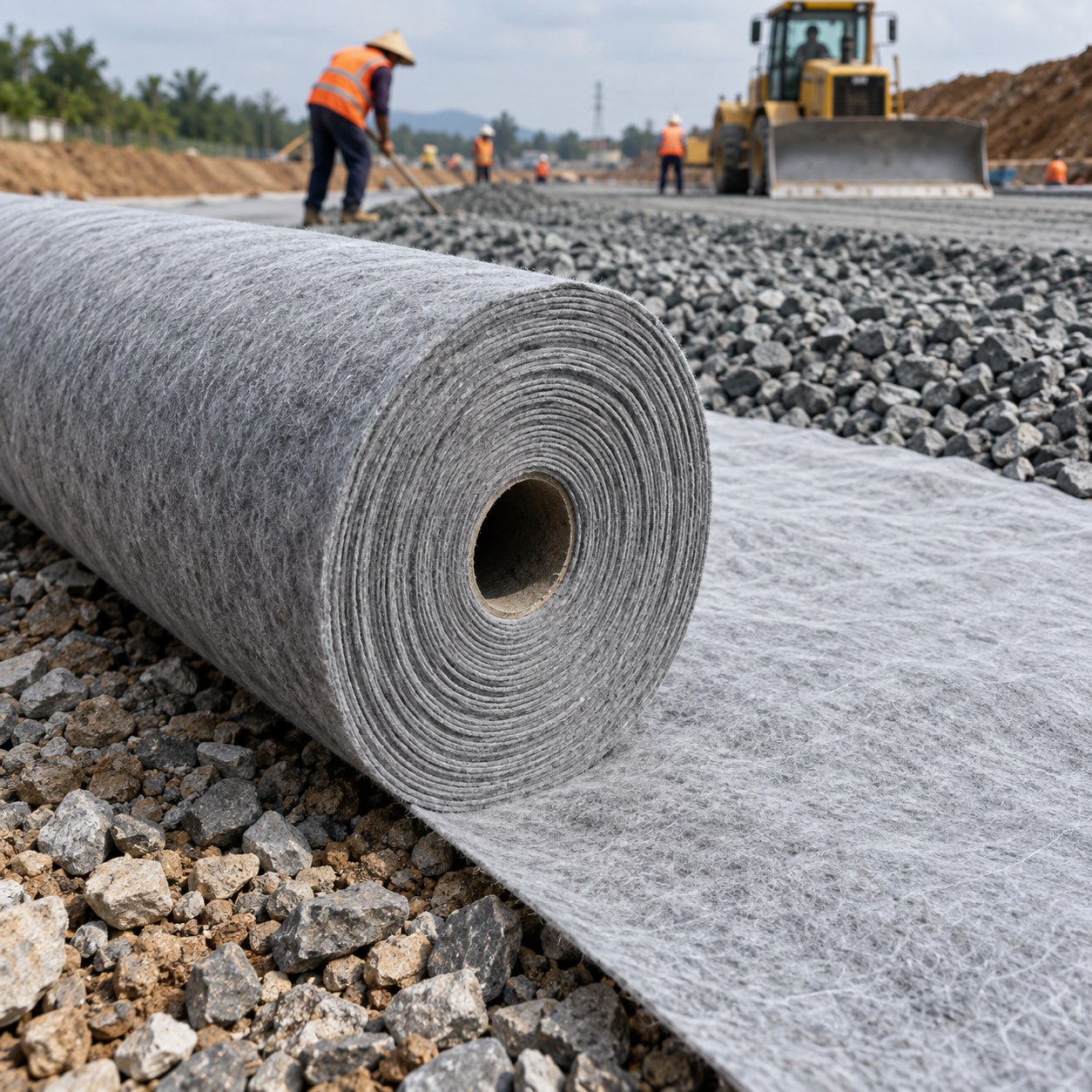

Vải địa kỹ thuật TS70 cần được xác định theo tài liệu của nhà sản xuất và yêu cầu công trình, bởi tên TS70 không tự cho biết vật liệu thuộc loại nào hay đạt chỉ tiêu nào. Người mua nên kiểm tra mã đầy đủ, cấu trúc, bảng thông số và chứng từ của đúng lô trước khi đặt hàng. Bài hướng dẫn này trình bày cách lập hồ sơ trình duyệt, kiểm tra hàng nhận và tổ chức trải vải, giúp đội dự án tránh nhầm mã thương mại với tiêu chuẩn kỹ thuật.
Trước hết, xác minh đúng sản phẩm TS70
TS70 có thể là tên thương mại hoặc mã dòng hàng. Không thể tự suy ra số 70 biểu thị khối lượng, độ dày hay lực kéo. Hãy yêu cầu nhà cung cấp ghi tên hãng, tên sản phẩm đầy đủ, mã catalogue, nơi sản xuất và tài liệu kỹ thuật tương ứng. Nếu chỉ nhận được dòng hàng rút gọn hoặc ảnh không đọc được nhãn, chưa nên sử dụng thông tin đó để duyệt vật liệu.
Đối chiếu mã trên báo giá, catalogue, tem cuộn, phiếu xuất và chứng từ. Các cách viết có thể rút gọn, nhưng cần có tài liệu nối chúng về cùng một mã. Nếu nhà cung cấp sử dụng TS70 như mã nội bộ, đề nghị họ xác nhận bằng văn bản sản phẩm nào sẽ được giao. Khi hãng thay đổi catalogue hoặc cơ sở sản xuất, hãy yêu cầu phiên bản cập nhật để hồ sơ không dựa vào thông tin cũ.
Chọn theo chức năng và rủi ro của hạng mục
Trước khi xem đơn giá, xác định lớp vải sẽ làm gì trong kết cấu. Nó có thể ngăn đất nền lẫn vào lớp hạt, cho nước thoát nhưng hạn chế hạt đất đi qua, gia cường nền, hoặc bảo vệ một vật liệu khác. Mỗi nhiệm vụ đặt ra các mối quan tâm khác nhau. Một tấm vải có sức kéo được quảng bá cao vẫn có thể không phù hợp nếu chỉ dẫn yêu cầu khả năng lọc; ngược lại, một loại vải lọc tốt chưa chắc đáp ứng nhiệm vụ gia cường.
Xem mặt cắt, loại đất, vật liệu tiếp xúc, dòng nước, tải trọng tạm, cách rải cốt liệu và chiều dài neo. Ghi các điều kiện quan trọng trong phiếu đề nghị vật liệu. Nếu hồ sơ chỉ ghi tên chung “vải địa kỹ thuật”, nhờ tư vấn thiết kế xác định chức năng và tiêu chí cần duyệt. Không để nhà cung cấp hoặc đội thi công tự chọn mã từ một ví dụ ở công trình khác mà chưa so với điều kiện hiện tại.
Chuẩn bị hồ sơ trình duyệt
Một bộ hồ sơ trình duyệt nên đủ để người xem nhận ra vật liệu và kiểm tra việc đáp ứng. Tối thiểu cần tên hãng, mã đầy đủ, ảnh nhãn, catalogue, bảng chỉ tiêu, kích thước cuộn và quy cách đóng gói. Bổ sung chứng nhận hoặc phiếu thử nghiệm theo yêu cầu hợp đồng, kèm bảng đối chiếu từng tiêu chí của thiết kế. Ghi rõ tài liệu nào là bản gốc của hãng, tài liệu nào là giải thích từ người bán.
Bảng đối chiếu nên có bốn cột: yêu cầu dự án, thông số sản phẩm, tài liệu chứng minh và trạng thái. Có thể thêm cột ghi chú về hướng thử, dung sai hoặc điều kiện mẫu. Nếu một chỉ tiêu không xuất hiện trong catalogue, ghi “chưa có dữ liệu” thay vì tự suy luận từ chỉ tiêu gần giống. Cách trình bày này giúp tư vấn hỏi đúng mục còn thiếu và tránh duyệt dựa trên một dòng quảng cáo.
Đọc thông số theo phương pháp thử
Các thông số có thể gồm kéo theo hai hướng, độ giãn dài, xuyên thủng, khối lượng, đặc tính lọc hoặc thấm; cần lấy đúng phần liên quan đến thiết kế. Mỗi dòng cần có đơn vị, phương pháp thử và loại giá trị. Giá trị danh nghĩa, trung bình và mức tối thiểu có ý nghĩa khác nhau; so chúng với yêu cầu hợp đồng một cách cẩn thận. Nếu chỉ có một số đơn lẻ không nêu hướng thử, yêu cầu giải thích trước khi lập bảng duyệt.
Đừng thay thế phép thử chỉ vì tên chỉ tiêu nghe tương tự. Hướng mẫu, kích thước, cách kẹp và điều kiện thực hiện có thể ảnh hưởng kết quả. Nếu tài liệu dự án viện dẫn tiêu chuẩn, kiểm tra phương pháp ở hồ sơ sản phẩm có đáp ứng hay không. Khi cần quy đổi đơn vị, yêu cầu kỹ sư hoặc đơn vị thử nghiệm xác nhận cả đơn vị lẫn tính tương đương phương pháp; chuyển con số về cùng đơn vị không đồng nghĩa phép thử giống nhau.
Lập kế hoạch đặt hàng và giao cuộn
Sau khi vật liệu được duyệt, lập sơ đồ trải để xác định số cuộn. Tính phần chồng mí, mép neo, đoạn kết thúc, vùng quanh cấu kiện và hao hụt khi cắt. Ghi khổ hữu ích, chiều dài, dung sai và số lượng mỗi đợt giao. Nếu công trình có nhiều khu vực, chia mã cuộn dự kiến theo khu vực hoặc lý trình để dễ kiểm soát.
Yêu cầu nhà cung cấp xác nhận tình trạng hàng, kho xuất, thời gian giao và khả năng giữ cùng mã ở các chuyến sau. Thống nhất điểm dỡ hàng, mặt bằng nhận, thiết bị nâng và người ký. Nếu mặt bằng chật hoặc đường vào giới hạn tải, báo trước để phương tiện phù hợp. Một kế hoạch giao rõ ràng giảm nguy cơ cuộn lưu ngoài trời quá lâu hoặc xe đến khi chưa có khu vực tập kết.
Kiểm tra tại thời điểm nhận hàng
Đối chiếu nhãn từng cuộn với đơn đặt hàng: tên, mã, khổ, chiều dài, số lô và nhà sản xuất. Kiểm đếm số lượng, kiểm tra lớp bao bọc, hai đầu cuộn và bề mặt có vết cắt, bám bẩn, thấm nước hoặc biến dạng hay không. Chụp ảnh nhãn và tình trạng hàng, ghi ngày, chuyến xe và người nhận. Nếu thông tin thiếu, ghi nhận trên biên bản, tách cuộn chờ xác minh và không đưa vào thi công.
Kiểm tra ngoại quan không thay phép thử cơ lý, nhưng giúp nhận ra giao nhầm mã hoặc hư hỏng rõ. Nếu hợp đồng yêu cầu thử nghiệm, lấy mẫu theo đúng quy trình, ghi nhận số lô và niêm phong nếu cần. Không cắt một miếng bất kỳ rồi gán nó cho toàn bộ lô nếu chưa có cách lấy mẫu đại diện. Lưu cả kết quả và vị trí cuộn trong hồ sơ chất lượng.
Bảo quản TS70 trước khi trải
Đặt cuộn trên nền phẳng, khô và kê khỏi đất, tránh nước đọng, nắng trực tiếp, nhiệt, dầu mỡ và vật sắc nhọn. Giữ bao bì cho tới lúc thi công nếu điều kiện cho phép. Không chất tải gây bẹp cuộn hoặc dùng móc xuyên qua lớp vải. Khi vận chuyển nội bộ, dùng thiết bị nâng phù hợp thay vì kéo trên mặt đường đá.
Nếu cuộn phải lưu ngoài trời, thực hiện che chắn theo hướng dẫn của hãng và ghi thời gian, vị trí bảo quản. Kiểm tra định kỳ bao bì sau mưa, gió hoặc thao tác bốc dỡ. Cuộn có dấu hiệu nhiễm bẩn hoặc rách cần được kỹ thuật đánh giá trước khi sử dụng. Việc lưu hồ sơ bảo quản giúp phân biệt lỗi do lô hàng với hư hỏng phát sinh tại công trường.
Trình tự trải, nối và kiểm tra
Chuẩn bị bề mặt theo biện pháp thi công, loại bỏ điểm sắc và xử lý khu vực lồi lõm. Trải vải theo hướng đã duyệt, giữ tấm phẳng và cố định tạm khi gió. Chồng mí, nối hoặc neo đúng bản vẽ; không chọn một khoảng chồng chung cho mọi địa hình. Khi phải cắt quanh cấu kiện, hạn chế tạo khe hở và ghi lại vị trí tấm vá hoặc phần sửa chữa.
Không cho xe, gầu xúc hay cốt liệu đổ trực tiếp làm xô vải khi chưa có lớp bảo vệ. Nếu quy trình yêu cầu rải lớp hạt theo hướng nhất định, thực hiện đúng để giảm kéo trượt. Trước khi che khuất, kiểm tra mối nối, mép neo, vùng rách, nếp nhăn và vị trí tiếp giáp. Ghi ảnh toàn cảnh có mốc nhận dạng cùng ảnh cận các chi tiết quan trọng.
Hồ sơ nghiệm thu nên lưu những gì?
Lưu bản vật liệu đã duyệt, báo giá hoặc đơn đặt hàng, phiếu giao nhận, ảnh nhãn cuộn, số lô, kết quả thí nghiệm nếu có, sơ đồ trải, ảnh thi công và biên bản nghiệm thu. Mỗi ảnh nên có ngày, khu vực hoặc lý trình, không lưu thành một thư mục không chú thích. Nếu có sửa chữa, lưu ảnh trước và sau, vật liệu dùng và người xác nhận. Các thông tin này hữu ích khi nghiệm thu lớp khuất hoặc truy xuất khu vực có vấn đề.
Đối với công trình kéo dài, sao lưu hồ sơ theo đợt và đặt tên tệp thống nhất với mã lô. Không dựa vào trí nhớ của người giao nhận để giải thích cuộn đã dùng ở vị trí nào. Quy trình lưu hồ sơ rõ ràng cũng giúp kiểm tra nhanh khi chủ đầu tư yêu cầu đối chiếu nguồn gốc.
Những hiểu lầm cần tránh
- Cho rằng số 70 trong mã là thông số vật lý có ý nghĩa chung cho mọi hãng.
- Dùng một ảnh mẫu thay cho bảng thông số và hồ sơ lô.
- Chỉ xem cường độ kéo dù công trình yêu cầu chức năng khác.
- Đổi mã hoặc cấu trúc mà chưa có phê duyệt.
- Nhận hàng không ghi số lô và tình trạng bao bì.
- Che lớp vải trước khi lưu ảnh, sơ đồ và biên bản nghiệm thu.
Để hạn chế các lỗi này, giữ một checklist xuyên suốt từ đề nghị vật liệu, duyệt hồ sơ, nhận hàng, lưu kho đến thi công. Giao nhiệm vụ rõ cho người mua, thủ kho, kỹ thuật và tư vấn. Khi một bước thiếu dữ liệu, đánh dấu chờ xử lý thay vì để cuộn đi tiếp qua công đoạn khác. Cách kiểm soát theo điểm dừng giúp phát hiện sai khác trước khi chúng bị che lấp.
Câu hỏi thường gặp
TS70 có phải loại vải dày hơn TS20 không?
Không thể kết luận chỉ từ số trong mã. Hãy đối chiếu catalogue, thông số và cấu tạo của đúng nhà sản xuất.
Chỉ cần catalogue để nghiệm thu chưa?
Tùy hợp đồng và yêu cầu dự án. Có thể cần thêm nhãn lô, chứng từ chất lượng, biên bản giao nhận hoặc kết quả thử nghiệm.
Vải địa kỹ thuật TS70 dùng cho loại công trình nào?
Phải xác định theo chức năng sản phẩm và yêu cầu thiết kế. Không nên suy ra phạm vi ứng dụng chỉ từ tên TS70.
Kết luận
Vải địa kỹ thuật TS70 cần được nhận diện bằng hồ sơ của nhà sản xuất và phê duyệt theo điều kiện công trình. Hãy lập bảng đối chiếu, xác nhận phương pháp thử, tính cuộn theo sơ đồ trải, truy xuất nhãn lô và nghiệm thu trước khi phủ. Mã hàng chỉ là điểm bắt đầu để tìm tài liệu, không phải bằng chứng độc lập về chất lượng. Tham khảo thêm các chủ đề vật liệu tại ocafe.net và đối chiếu quyết định cuối cùng với hồ sơ đã được duyệt.
