Vải địa kỹ thuật 400 kN/m là cụm từ thường gắn với nhu cầu gia cường có lực kéo cao. Nhưng từ khóa và con số trong đó chưa đủ để nhận diện vật liệu hoặc kết luận mức phù hợp. Cần kiểm tra đây là vải, lưới hay một geosynthetic khác; trị số 400 kN/m được đo theo hướng nào, bằng phương pháp nào và là loại giá trị gì. Bài viết này giải thích cách xem hồ sơ, lập yêu cầu báo giá và phối hợp lựa chọn với thiết kế công trình.
Trước tiên xác định đúng loại vật liệu
Ở nhóm thông số lực kéo cao, tên thương mại có thể bị ghi rút gọn. Hãy xác nhận sản phẩm là vải địa kỹ thuật dệt, lưới địa kỹ thuật hay loại gia cường khác. Các loại vật liệu có thể cùng trình bày lực kéo theo kN/m nhưng khác cấu trúc, độ mở, cơ chế tương tác với đất và cách lắp đặt. Nếu tài liệu gọi là “vải 400 kN/m” nhưng hình ảnh sản phẩm là dạng lưới, cần ghi đúng tên trong hồ sơ trước khi so sánh.
Yêu cầu nhà cung cấp nêu nhà sản xuất, mã hàng, cấu trúc, thành phần vật liệu nếu có công bố, khổ cuộn, chiều dài và tài liệu kỹ thuật. Không suy ra loại vật liệu từ một ảnh quảng cáo hoặc một con số trên tên sản phẩm. Nếu thiết kế chỉ định loại geogrid hoặc geotextile cụ thể, phương án khác cấu tạo phải được đánh giá và phê duyệt.
400 kN/m là trị số nào?
kN/m là cách biểu diễn lực trên bề rộng, nhưng cần biết trị số là cực đại, đặc trưng, trung bình hay mức tối thiểu. Cần phân biệt sức kéo theo phương dọc và ngang, vì mỗi hướng có thể khác. Kiểm tra catalogue có ghi phương thử, hướng cuộn, điều kiện mẫu, tốc độ thử, kích thước mẫu và tiêu chuẩn không. Một trị số 400 không đi kèm các thông tin đó chưa đủ cơ sở để nghiệm thu.
Tránh gọi con số này là “tải trọng công trình chịu được”. Nền đất và kết cấu được tính toán theo hệ thống, gồm địa chất, hình học, chiều dài neo, biến dạng cho phép, tương tác giữa vật liệu và đất, mối nối, tải tạm, trình tự đắp và hệ số thiết kế. Sức bền danh nghĩa của tấm vật liệu chỉ là một dữ liệu. Kỹ sư phải xác định cách dùng dữ liệu ấy trong thiết kế.
Kiểm tra phương thử và đơn vị
Cùng tên chỉ tiêu nhưng phép thử khác nhau có thể cho kết quả không tương đương. Xem kích thước mẫu, hướng lấy mẫu, thiết bị kẹp, tốc độ kéo, điều kiện chuẩn bị và đơn vị được ghi. Nếu báo giá nêu 400 kN/m theo một phương pháp, còn hồ sơ dự án viện dẫn cách thử khác, yêu cầu kỹ sư hoặc phòng thử nghiệm xác nhận cách đối chiếu. Chuyển đổi số về cùng đơn vị không đồng nghĩa phép thử giống nhau.
Kiểm tra cách nhà sản xuất phân loại các giá trị: typical, minimum, characteristic hoặc design. Thuật ngữ trong tài liệu tiếng Anh cần được giải thích theo định nghĩa của hãng và hồ sơ dự án. Không lấy giá trị điển hình để đáp ứng ngưỡng tối thiểu nếu hợp đồng yêu cầu khác. Nếu bảng chỉ ghi “tensile strength 400 kN/m” mà không có hướng hoặc chú thích, yêu cầu tài liệu đầy đủ hơn.
Khả năng biến dạng quan trọng như lực kéo
Một lớp gia cường không chỉ cần đủ lực kéo cuối cùng; biến dạng và tương tác với nền có thể ảnh hưởng đến hiệu quả. Xem độ giãn tại mức lực, đặc tính biến dạng dài hạn và yêu cầu neo. Một vật liệu rất cứng có thể làm kết cấu ứng xử khác vật liệu có độ giãn cao hơn. Việc chọn phụ thuộc thiết kế, tải, hình học và điều kiện sử dụng.
Nếu tài liệu không cung cấp thông tin biến dạng liên quan đến yêu cầu dự án, yêu cầu nhà cung cấp bổ sung hoặc đề nghị tư vấn lựa chọn dữ liệu cần thiết. Không đánh giá hiệu năng chỉ từ độ dày, trọng lượng hoặc lực kéo cực đại. Với hạng mục chịu tải lâu dài, xử lý các yếu tố giảm cường độ theo tiêu chí thiết kế, không tự áp dụng một hệ số chung.
Chọn theo hạng mục gia cường

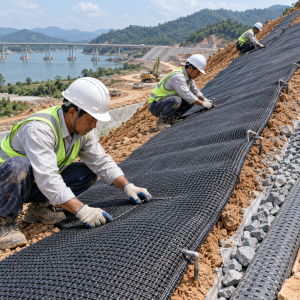

Vật liệu cường độ cao có thể được xem xét trong một số hạng mục gia cường mái dốc, nền đường, tường đất có cốt hoặc nền đắp, tùy bản vẽ. Mỗi hạng mục có sơ đồ tải, chiều dài neo, phương đặt vật liệu, giao diện với đất và trình tự thi công riêng. Không thể khẳng định sản phẩm 400 kN/m phù hợp cho một công trình chỉ từ trị số. Cần xem tính toán và yêu cầu nghiệm thu cụ thể.
Trước khi xin báo giá, chuẩn bị mặt cắt, loại đất, cao độ, tải trọng thiết kế, chiều neo dự kiến và cách rải lớp đắp. Nếu công trình có nhiều hướng lực, yêu cầu tài liệu cho đúng hướng. Ghi rõ liệu mối nối cần chịu lực hay chỉ chồng theo biện pháp. Một phương án chỉ rõ giả định sẽ dễ thẩm định hơn lời khuyên chung.
Lập bảng đối chiếu trước khi trình duyệt
Bảng so sánh nên có các cột: yêu cầu thiết kế, tên/mã sản phẩm, cấu trúc, trị số theo từng hướng, đơn vị, phương thử, loại giá trị, độ giãn, khổ cuộn, tài liệu chứng minh và trạng thái. Đánh dấu rõ mục nào thiếu dữ liệu. Không điền “đạt” chỉ dựa trên con số 400 nếu chưa thống nhất cách thử. Bảng này có thể dùng cho nhiều nhà cung cấp để lựa chọn trên cùng cơ sở.
Nếu đề xuất vật liệu thay thế, đặt mã gốc và mã thay thế thành hai cột, ghi từng khác biệt. Người thiết kế hoặc tư vấn đánh giá có thể chấp thuận, yêu cầu bổ sung hoặc từ chối. Không để quyết định kỹ thuật nằm trong phần ghi chú của nhân viên bán hàng mà thiếu xác nhận của dự án.
Yêu cầu báo giá và tính vật tư
Báo giá cần ghi hãng, mã, cấu trúc, thông số theo từng phương, quy cách cuộn, số lượng, chứng từ, đơn giá, vận chuyển và thời gian giao. Tính lượng vật liệu theo sơ đồ trải, có chồng mí, phần neo, đoạn nối, vùng cắt và hao hụt. Nếu công trình chia nhiều đợt, thống nhất lô giao và khả năng duy trì cùng sản phẩm. Hỏi khổ hữu ích chứ không chỉ khổ danh nghĩa.
Đừng so đơn giá của một loại lưới với đơn giá vải nếu chưa xác nhận cả hai đáp ứng cùng nhiệm vụ. Tách riêng chi phí vận chuyển, bốc dỡ, thử nghiệm và hiệu lực báo giá. Có thể xem bài tổng quan vải địa kỹ thuật, bài về vải địa kỹ thuật 200 kN/m, nội dung vải địa kỹ thuật 25 kN/m và hướng dẫn mã vải địa kỹ thuật TS để soạn câu hỏi. Thông số chào cần được chứng minh bằng tài liệu của mã cụ thể.
Kiểm tra lô hàng và chuẩn bị thi công
Đối chiếu tem cuộn, mã, số lô, kích thước và chứng từ trước khi dỡ xếp. Chụp ảnh nhãn, kiểm tra bao bì rách, ướt hoặc biến dạng và ghi biên bản nếu có khác biệt. Lưu từng lô ở khu vực khô, kê khỏi đất và tránh vật sắc hoặc nguồn nhiệt. Khi nâng cuộn, dùng thiết bị phù hợp; không móc xuyên hoặc kéo lê vật liệu.

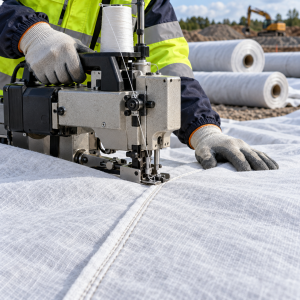

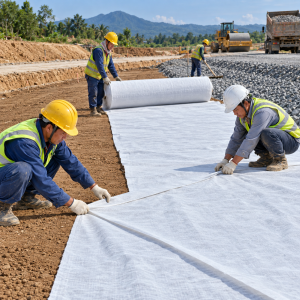

Chuẩn bị nền, trải theo đúng hướng và phương chịu lực, kiểm tra chồng mí, neo, mối nối và khoảng cách theo bản vẽ. Cố định lớp trước khi đắp để máy móc không làm xô hoặc nhăn. Đưa vật liệu đắp theo trình tự quy định; không cho thiết bị nặng chạy trực tiếp trên lớp gia cường nếu chưa có lớp phủ bảo vệ. Lưu ảnh từng lớp trước khi phủ để hồ sơ nghiệm thu thể hiện được vị trí.
Kiểm tra và nghiệm thu
Quan sát vùng rách, nếp gấp, mối nối, điểm neo, hướng cuộn và hư hỏng do thao tác. Nếu phát hiện sai khác, dừng khu vực ảnh hưởng và xin ý kiến kỹ thuật. Sửa chữa theo biện pháp được duyệt, ghi lại vị trí, vật liệu dùng và người xác nhận. Lưu kết quả thử nghiệm, nhãn lô, sơ đồ trải, biên bản giao nhận và ảnh theo trình tự.
Không nghiệm thu theo một ảnh chụp chung hoặc lời xác nhận miệng. Hồ sơ cần nối được sản phẩm đã duyệt với lô giao và vị trí thi công. Khi lớp tiếp theo đã đắp, kiểm tra lại mối nối trở nên khó; hoàn thiện biên bản đúng thời điểm giúp giảm rủi ro tranh chấp.
Sai lầm thường gặp với 400 kN/m
- Không phân biệt vải, lưới và các loại vật liệu gia cường.
- Gọi lực kéo là tải cho phép của nền hoặc kết cấu.
- So trị số mà bỏ qua hướng thử và loại giá trị.
- Quên độ giãn, chiều neo, mối nối và điều kiện thiết kế.
- Đặt hàng trước khi phương án thay thế được phê duyệt.
- Để xe hoặc vật liệu làm xô lớp gia cường trong lúc thi công.
Cách phòng tránh là kiểm tra tài liệu theo từng điểm dừng, giữ cùng một bảng dữ liệu cho mua hàng và kỹ thuật, đồng thời ghi rõ người duyệt. Nếu mã hoặc loại vật liệu chưa rõ, xử lý câu hỏi trước khi phát hành đơn đặt hàng.
Câu hỏi thường gặp
Vải 400 kN/m có mạnh hơn mọi loại 200 kN/m không?
Chưa chắc nếu các giá trị đo theo phương pháp, hướng hoặc loại vật liệu khác nhau. So sánh chỉ hợp lệ khi định nghĩa chỉ tiêu và cấu trúc được xác nhận.
Chỉ tiêu 400 kN/m có tính được tải thiết kế ngay không?
Không. Cần dùng trong phân tích kết cấu theo địa chất, hình học, neo, biến dạng và các yếu tố thiết kế.
Có cần kiểm tra hướng cuộn không?
Có. Hướng dọc và ngang có thể có chỉ tiêu khác nhau; cách trải phải khớp với hướng lực trong bản vẽ.
Kết luận
Vải địa kỹ thuật 400 kN/m cần được xác minh về loại vật liệu, phương pháp thử, hướng kéo, độ giãn và loại giá trị trước khi đưa vào thiết kế. Chọn theo nhiệm vụ, lập bảng đối chiếu, kiểm tra lô và thi công đúng hướng, neo và trình tự. Mức lực trên tên hàng không thay cho tính toán. Tham khảo thêm các nội dung vật liệu tại ocafe.net và xác nhận hồ sơ với kỹ sư dự án.
