Vải địa kỹ thuật TS20 là cụm từ có thể dùng để tìm một mã hàng cụ thể, nhưng ký hiệu TS20 tự nó không cho biết đầy đủ cấu tạo, định lượng hoặc khả năng làm việc. Khi chọn vật liệu cho công trình, hãy xác định mục đích lớp vải, xem tài liệu của đúng nhà sản xuất và đối chiếu các tiêu chí trong hồ sơ thiết kế. Bài hướng dẫn này giúp người mua kiểm tra mã, lập danh sách thông tin cần hỏi và tổ chức nghiệm thu để không chọn theo con số trong tên gọi.
TS20 là mã sản phẩm, không thay cho bảng dữ liệu
Ý nghĩa của TS20 phụ thuộc cách đặt mã của nhà sản xuất. Không nên suy đoán số 20 là định lượng, độ dày, cường độ kéo hay cấp chất lượng nếu hãng chưa giải thích. Mã rút gọn trên báo giá đôi khi cũng khác cách ghi trên catalogue và tem cuộn. Trước khi đặt mua, yêu cầu tên thương mại đầy đủ, thương hiệu, mã catalogue, nơi sản xuất và tài liệu đúng phiên bản.
Nếu người bán chỉ gửi ảnh cuộn hoặc dòng báo giá, hãy hỏi thêm datasheet. Cần làm rõ vải được mô tả là dệt hay không dệt, vật liệu tạo thành, các chỉ tiêu cơ lý, khổ, chiều dài và dung sai. Không phải mọi thông tin đều cần cho từng công trình, nhưng nhà cung cấp phải có khả năng xác định chính xác hàng đang chào. Khi mã hàng bị ghi khác nhau giữa báo giá và nhãn, yêu cầu xác nhận bằng văn bản trước khi nhận.
Xác định ứng dụng trước khi chọn mã
Trong kết cấu đất, vải địa kỹ thuật có thể đóng vai trò ngăn cách hai lớp, lọc nước, hỗ trợ thoát nước, gia cường hoặc bảo vệ. Điều kiện làm việc khác nhau nên bộ yêu cầu cũng khác. Chẳng hạn, một lớp phân cách phải chịu được quá trình trải cốt liệu; lớp lọc cần phù hợp với loại đất và hướng dòng thấm; lớp gia cường phải được đánh giá theo phương chịu lực, độ biến dạng và cách neo. Chỉ nhìn mã TS20 không thể quyết định nó phù hợp cho tất cả các trường hợp này.
Hãy đọc bản vẽ mặt cắt và chỉ dẫn kỹ thuật, xác định nền hiện trạng, vật liệu tiếp xúc hai mặt, tải trọng trong giai đoạn thi công và lớp phủ tiếp theo. Ghi lại chức năng chính và tiêu chí nghiệm thu để gửi nhà cung cấp. Nếu hồ sơ chưa nêu rõ mã hoặc loại vải, đề nghị kỹ sư thiết kế xác lập tiêu chí trước. Nhà bán có thể tư vấn sản phẩm, nhưng sự phù hợp với kết cấu cần được phê duyệt theo quy trình của dự án.
Những chỉ tiêu nên kiểm tra trong datasheet
Danh sách chỉ tiêu phụ thuộc yêu cầu. Có thể cần xem cường độ kéo theo hai phương, độ giãn dài, độ bền xuyên thủng, khối lượng trên diện tích, kích thước lỗ hoặc đặc tính thấm. Hãy xem chính xác tên chỉ tiêu, đơn vị, phương pháp thử, hướng thử và giá trị được công bố. Nếu công trình yêu cầu một ngưỡng tối thiểu, cần kiểm tra tài liệu ghi giá trị tối thiểu hay giá trị điển hình. Không nên so một giá trị điển hình của sản phẩm này với giá trị tối thiểu của sản phẩm khác rồi coi hai bên tương đương.
Phương pháp thử cần thống nhất. Cùng một thuộc tính nhưng kích thước mẫu, tốc độ thử, điều kiện chuẩn bị hoặc cách kẹp có thể khác nhau. Đơn vị cũng phải được đọc trọn vẹn: một con số thiếu kN/m, N/5 cm hoặc hướng thử không đủ làm căn cứ. Khi datasheet không ghi rõ, xin bản bổ sung hoặc văn bản xác nhận. Lưu lại tài liệu được duyệt có ngày tháng để đội thi công không dùng nhầm tệp cũ.
Không phải mọi dự án đều cần thử độc lập. Nếu hợp đồng yêu cầu thí nghiệm, thống nhất trước phương pháp, số lượng mẫu, đơn vị thử, cách lấy mẫu đại diện và trách nhiệm chi phí. Nếu sản phẩm giao theo nhiều lô, làm rõ quy trình kiểm tra từng đợt. Mẫu rời chỉ hữu ích cho quan sát cấu tạo, không tự thay thế các phép thử cơ lý.
Phân biệt cấu trúc dệt và không dệt
Vải dệt thường hình thành từ các sợi đan theo các phương, còn vải không dệt được tạo từ xơ liên kết theo một quy trình sản xuất nhất định. Đây là mô tả chung; cấu trúc cụ thể cần xác nhận trên nhãn và tài liệu hãng. Các loại có thể có đặc tính khác nhau về kéo, biến dạng, lọc và tiếp xúc với đất. Vì vậy, nếu chỉ dẫn yêu cầu một cấu tạo nhất định, đừng thay bằng loại khác chỉ vì mã TS20 trông tương tự.
Khi so sản phẩm, yêu cầu người bán ghi cấu trúc và tài liệu chứng minh. Nếu đang đánh giá phương án thay thế, lập bảng theo chức năng và tiêu chí của dự án, không đặt tên hàng làm tiêu chí duy nhất. Mọi thay đổi từ dệt sang không dệt hoặc ngược lại nên được tư vấn kỹ thuật xác nhận trước khi đặt hàng.
Đặt mua đúng quy cách và đủ số lượng
Đo khu vực trải từ bản vẽ, sau đó bố trí dải cuộn theo hướng thi công. Tính thêm phần chồng mí, neo mép, đoạn giao cắt, vùng quanh hố ga và hao hụt do cắt. Mặt bằng phức tạp nên được chia thành từng ô để giảm lỗi tính. Sơ đồ này cũng giúp đội thi công biết cuộn nào dùng cho khu vực nào và hạn chế tạo mối nối không cần thiết.
Hỏi rõ khổ danh nghĩa, khổ hữu ích, chiều dài cuộn và dung sai. Xác nhận báo giá tính theo cuộn hay diện tích, và phần chồng mí có tính vào diện tích giao hay không. Nếu mua theo nhiều đợt, ghi lượng từng đợt, lịch giao, mã phải giữ nguyên và quy trình xử lý khi hãng đổi lô. Không đặt theo số cuộn ước tính miệng khi chưa kiểm tra kích thước thực của từng cuộn.
Yêu cầu báo giá minh bạch
Mẫu yêu cầu báo giá nên có tên dự án, địa điểm, ứng dụng, mã TS20 tham khảo, chỉ tiêu kỹ thuật, khổ và chiều dài cuộn, số lượng, thời hạn giao, chứng từ và điều kiện vận chuyển. Đề nghị nhà cung cấp nêu riêng giá hàng, phí giao, thuế nếu có và thời hạn hiệu lực. Nếu chào một sản phẩm khác, yêu cầu bảng đối chiếu cho từng tiêu chí và ghi rõ những mục cần phê duyệt.
Khi so sánh nhiều nhà cung cấp, gửi cùng một bộ yêu cầu để nhận báo giá trên cùng cơ sở. Kiểm tra xem giá đã bao gồm giao đến công trường, bốc dỡ hay chỉ đến kho. Hỏi tình trạng hàng thực tế và khả năng cung cấp bổ sung. Bạn có thể tham khảo bài tổng quan về vải địa kỹ thuật, xem mục giá vải địa kỹ thuật và tìm hiểu thêm về vải địa kỹ thuật không dệt. Đây là nội dung tham khảo, còn bảng giá cần lấy theo quy cách và lượng thực tế.
Kiểm tra hàng khi giao
Trước lúc dỡ, đối chiếu mã trên phiếu xuất, nhãn cuộn và đơn đặt hàng. Ghi lại hãng, số lô, số lượng, kích thước và tình trạng bao bì. Chụp ảnh nhãn rõ nét, tránh chỉ chụp ảnh toàn cảnh không đọc được thông tin. Nếu cuộn bị thủng, ướt lâu ngày, bám dầu hoặc sai mã, lập biên bản và tách riêng chờ xử lý. Không cắt hoặc trải trước khi hoàn tất việc xác minh.
Bảo quản cuộn trên nền phẳng, kê khỏi đất và che khỏi ánh nắng, nước đọng, hóa chất và vật sắc nhọn. Khi di chuyển, tránh kéo lê. Nếu bao bì phải mở trước ngày thi công, sử dụng biện pháp che chắn phù hợp và ghi rõ khu vực lưu. Điều kiện bảo quản có thể ảnh hưởng đến bề mặt và khả năng truy xuất của vật liệu.
Trải và nghiệm thu đúng trình tự

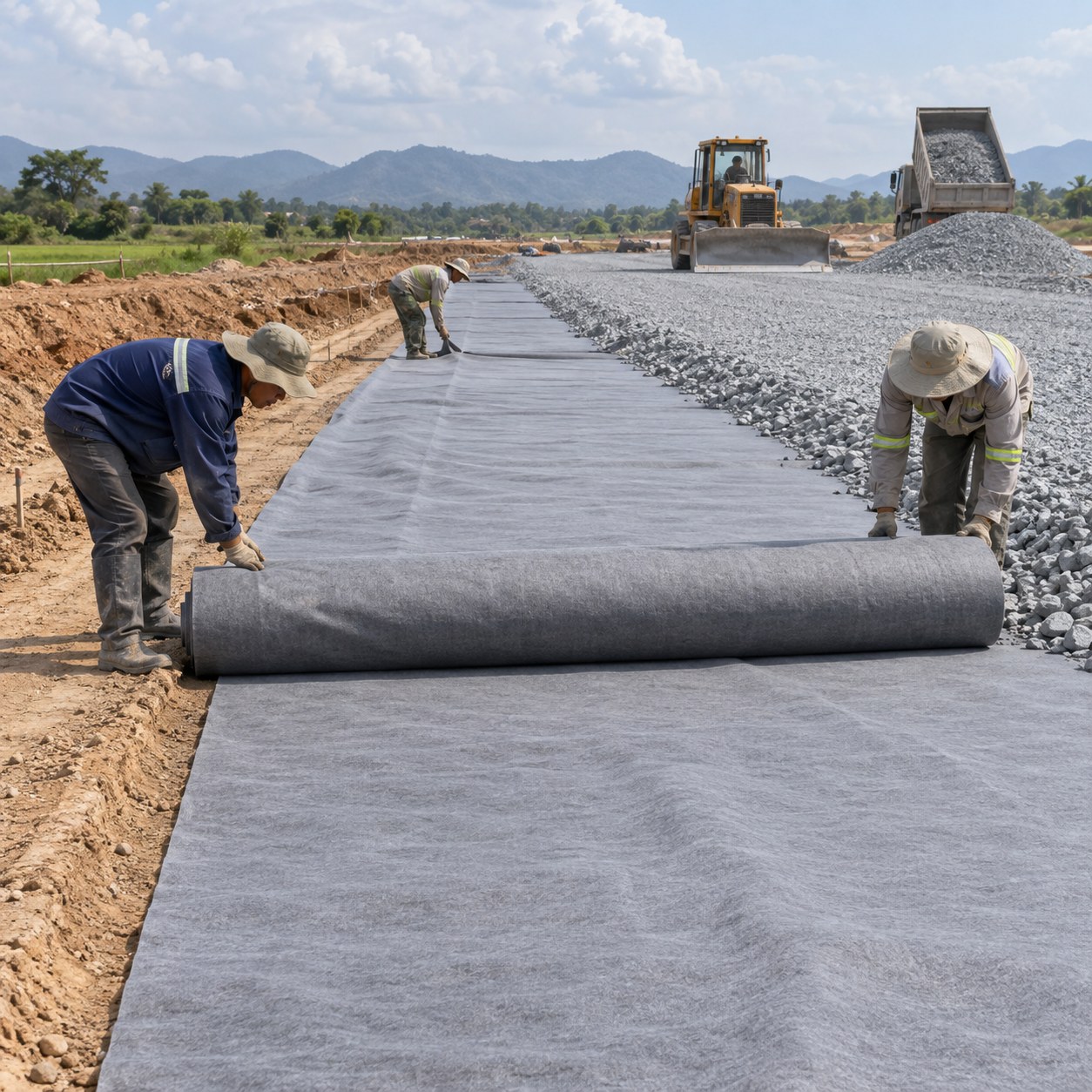

Chuẩn bị nền theo biện pháp, loại bỏ vật nhọn và giữ bề mặt ổn định. Trải đúng hướng thiết kế, giữ lớp vải phẳng, kiểm soát chồng mí, neo mép và cách nối theo hồ sơ đã duyệt. Không tự rút ngắn phần chồng hoặc xoay cuộn khác hướng để tiết kiệm. Hạn chế thiết bị chạy trên lớp vải chưa được phủ; nếu công trường cần đường di chuyển, áp dụng phương án bảo vệ riêng.
Trước khi phủ đất hoặc đá, kiểm tra vùng rách, nếp gấp, chồng mí, mép neo, điểm tiếp giáp cấu kiện và tình trạng bị kéo xô. Ghi ảnh toàn cảnh kèm ảnh cận vị trí, ngày thi công và mã cuộn. Nếu có hư hỏng, sửa theo biện pháp được chấp thuận rồi nghiệm thu lại. Lưu hồ sơ lớp khuất ngay tại thời điểm thi công, vì sau khi phủ sẽ rất khó xác định chất lượng của mối nối.
Lỗi thường gặp khi mua TS20
- Cho rằng số 20 trong tên mã là một thông số kỹ thuật cố định.
- So giá mà không kiểm tra hãng, cấu trúc và kích thước cuộn.
- Đọc trị số thiếu đơn vị hoặc thiếu hướng thử.
- Tính lượng theo diện tích mặt bằng nhưng quên chồng mí và neo mép.
- Nhận hàng rồi mới phát hiện thiếu chứng từ cần cho nghiệm thu.
- Che phủ lớp vải khi chưa ghi nhận tình trạng và vị trí mối nối.
Để khắc phục, dùng checklist thống nhất cho mua hàng và nghiệm thu: mã, hãng, lô, kích thước, tài liệu, phép thử, bao bì, vị trí lưu và người xác nhận. Mục nào chưa rõ thì ghi chờ phản hồi. Cách làm này giảm phụ thuộc vào trí nhớ, nhất là khi dự án có nhiều loại vải hoặc nhiều đợt giao.
Câu hỏi thường gặp
TS20 có phải là vải địa kỹ thuật 20 g/m²?
Không thể suy ra như vậy từ mã. Cần kiểm tra tài liệu của nhà sản xuất và tên chỉ tiêu cụ thể.
Chỉ cần kiểm tra độ bền kéo có đủ không?
Không nhất thiết. Chỉ tiêu cần xem tùy chức năng và yêu cầu của dự án; có thể còn yêu cầu về lọc, thấm, xuyên thủng hoặc biến dạng.
Có thể dùng TS20 ở mọi công trình không?
Không có cơ sở để kết luận như vậy. Cần đánh giá đúng sản phẩm với nền, tải, chức năng và chỉ dẫn đã được duyệt.
Kết luận
Vải địa kỹ thuật TS20 nên được mua sau khi đã xác minh mã, hãng, cấu trúc và tài liệu kỹ thuật. Hãy chọn theo chức năng thiết kế, tính đủ vật tư theo cách trải, nhận diện lô khi giao và nghiệm thu trước khi phủ. Nếu chỉ có tên mã mà chưa có bảng thông số, tiếp tục yêu cầu thông tin thay vì tự phỏng đoán. Xem thêm các bài về vật liệu trên ocafe.net và dùng hồ sơ dự án làm căn cứ phê duyệt cuối cùng.
